通带频率990~1130MHz, DC-825MHz≥40dB, 1295-3000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 990 | ~ | 1130 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-825 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1295-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

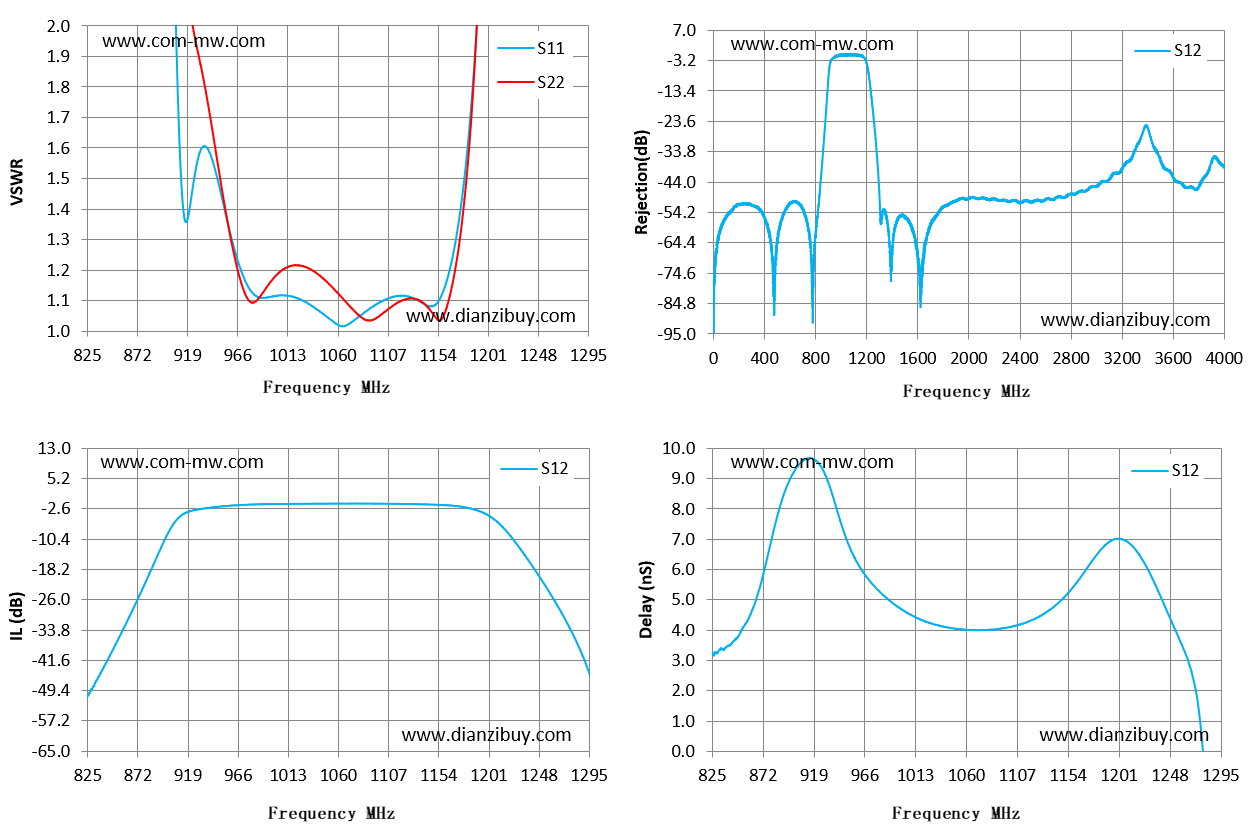

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 825 | 29.77 | 26.63 | -50.87 | 3.26 |
| 859 | 18.17 | 20.85 | -33.38 | 4.39 |
| 892 | 6.4 | 9.93 | -13.81 | 8.53 |
| 926 | 1.51 | 1.96 | -2.88 | 9.38 |
| 959 | 1.32 | 1.31 | -1.78 | 6.24 |
| 993 | 1.11 | 1.14 | -1.4 | 4.86 |
| 1026 | 1.1 | 1.21 | -1.3 | 4.24 |
| 1060 | 1.02 | 1.12 | -1.25 | 4.01 |
| 1094 | 1.08 | 1.04 | -1.26 | 4.06 |
| 1127 | 1.11 | 1.11 | -1.37 | 4.44 |
| 1161 | 1.15 | 1.07 | -1.67 | 5.53 |
| 1194 | 2.23 | 2.3 | -3.39 | 6.96 |
| 1228 | 5.79 | 9.84 | -12.05 | 5.96 |
| 1261 | 8.47 | 21.41 | -25.63 | 3.33 |
| 1295 | 11.46 | 29.53 | -44.8 | -4.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
