通带频率1080~1100MHz, DC-1030MHz≥35dB, 1150-3000MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1080 | ~ | 1100 | MHz | ||
| 通带损耗 | 10 | dB | ||||
| 带内波动 | 2 | dB | ||||
| 带外抑制 | DC-1030 | MHz≥ | 35 | dB | ||
| 带外抑制 | 1150-3000 | MHz≥ | 35 | dB | ||
| 通带驻波 | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

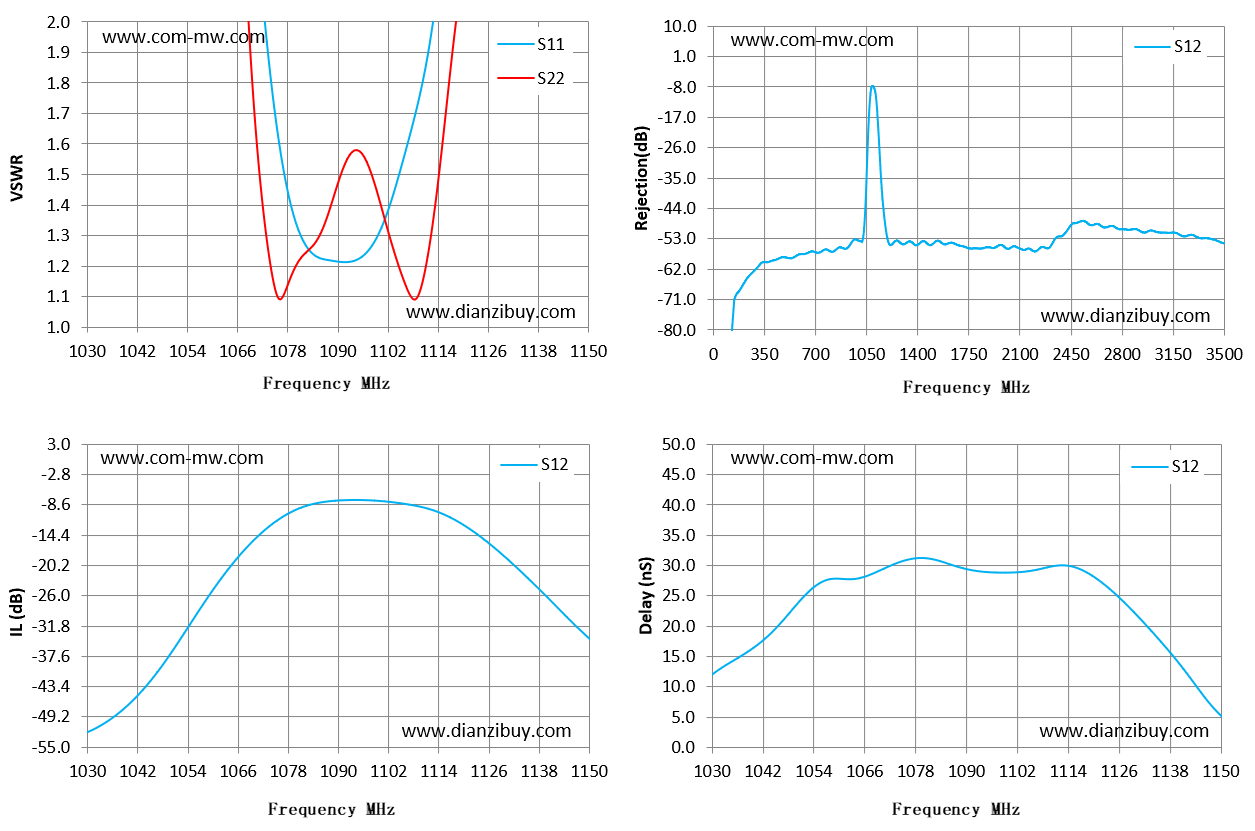

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1030 | 16.48 | 41.51 | -52.17 | -52.17 | 11.78 |
| 1039 | 13.43 | 29.44 | -47.72 | -47.72 | 15.75 |
| 1047 | 10.03 | 19.59 | -40.59 | -40.59 | 20.81 |
| 1056 | 6.45 | 10.46 | -30.26 | -30.26 | 27.04 |
| 1064 | 3.85 | 4.01 | -20.89 | -20.89 | 27.73 |
| 1073 | 1.94 | 1.29 | -12.98 | -12.98 | 30.16 |
| 1081 | 1.32 | 1.22 | -9.23 | -9.23 | 31.15 |
| 1090 | 1.21 | 1.47 | -7.7 | -7.7 | 29.39 |
| 1099 | 1.28 | 1.48 | -7.71 | -7.71 | 28.78 |
| 1107 | 1.61 | 1.12 | -8.45 | -8.45 | 29.27 |
| 1116 | 2.33 | 1.67 | -10.47 | -10.47 | 29.68 |
| 1124 | 4.05 | 2.17 | -14.46 | -14.46 | 26.17 |
| 1133 | 6.92 | 4.71 | -20.41 | -20.41 | 20.1 |
| 1141 | 10.27 | 11.21 | -26.77 | -26.77 | 13.44 |
| 1150 | 14.69 | 19.44 | -34.11 | -34.11 | 5.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
