通带频率1080~1100MHz, DC-1030MHz≥40dB, 1150-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1080 | ~ | 1100 | MHz | ||
| 通带损耗 | 10 | dB | ||||
| 带内波动 | 2 | dB | ||||
| 带外抑制 | DC-1030 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1150-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+75℃ |

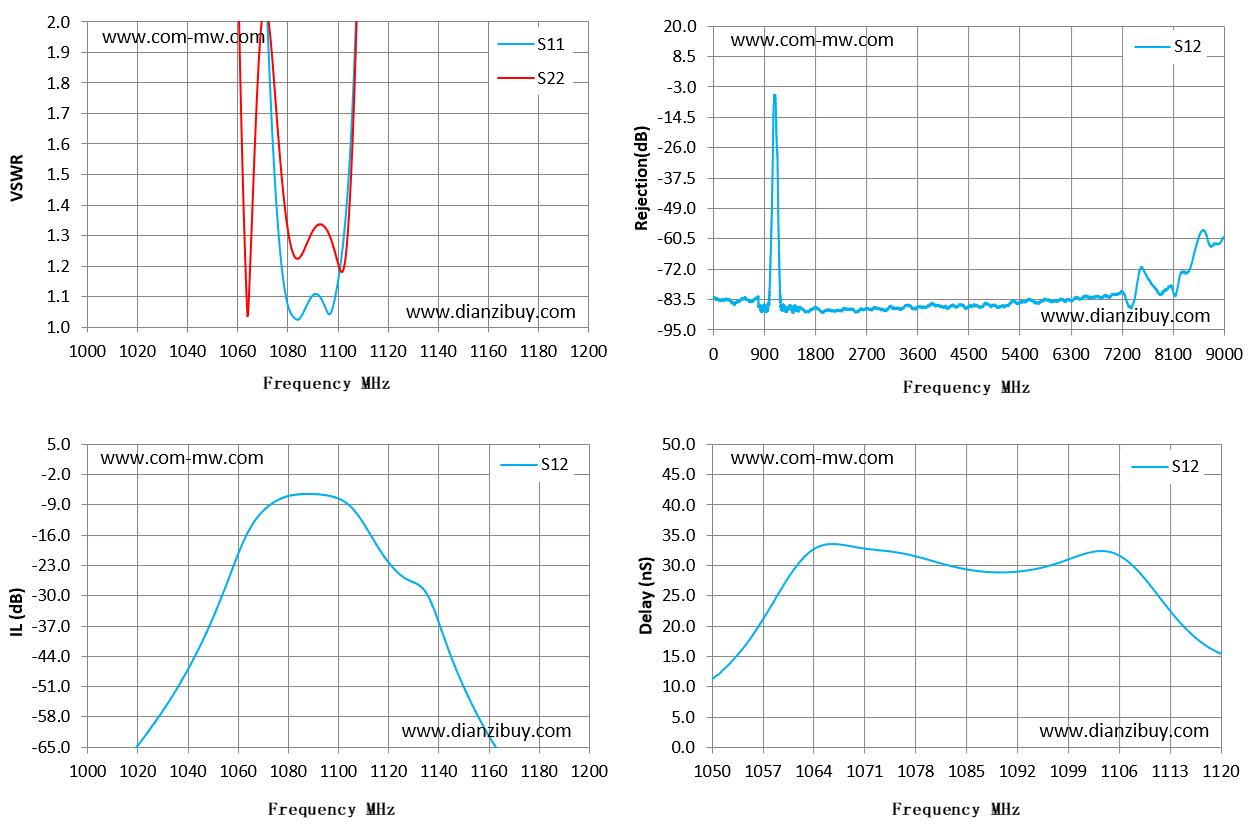

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1000 | 121.72 | 259.11 | -78.53 | 0.88 |
| 1014 | 81.15 | 124.99 | -68.78 | 1.23 |
| 1029 | 46.25 | 50.95 | -57.29 | 3.55 |
| 1043 | 23.92 | 19.08 | -43.57 | 6.76 |
| 1057 | 9.5 | 3.89 | -24.69 | 20.99 |
| 1071 | 2.21 | 2.05 | -9.73 | 32.79 |
| 1086 | 1.04 | 1.24 | -6.44 | 29.16 |
| 1100 | 1.15 | 1.21 | -7.52 | 31.41 |
| 1114 | 4.48 | 5.13 | -17.16 | 21.1 |
| 1129 | 8.64 | 19.8 | -26.66 | 21.23 |
| 1143 | 14.93 | 43.97 | -41.31 | 13.51 |
| 1157 | 39.38 | 88.01 | -59.45 | 4.14 |
| 1171 | 66.57 | 169.13 | -72.65 | -0.37 |
| 1186 | 107.16 | 429.08 | -83.24 | -6.83 |
| 1200 | 159.42 | 3160.23 | -86.42 | 415.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
