通带频率800~1400MHz, DC-700MHz≥50dB, 1.6-6GHz≥50dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1400 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1.6-6 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |

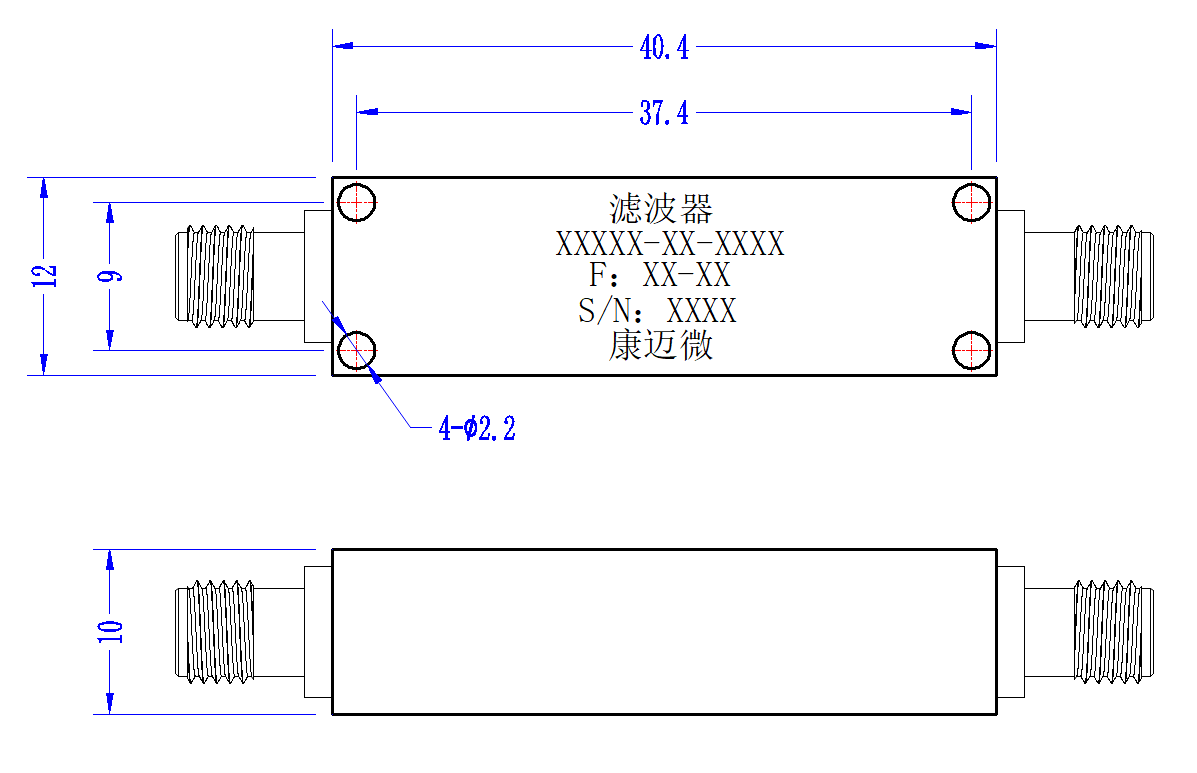

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

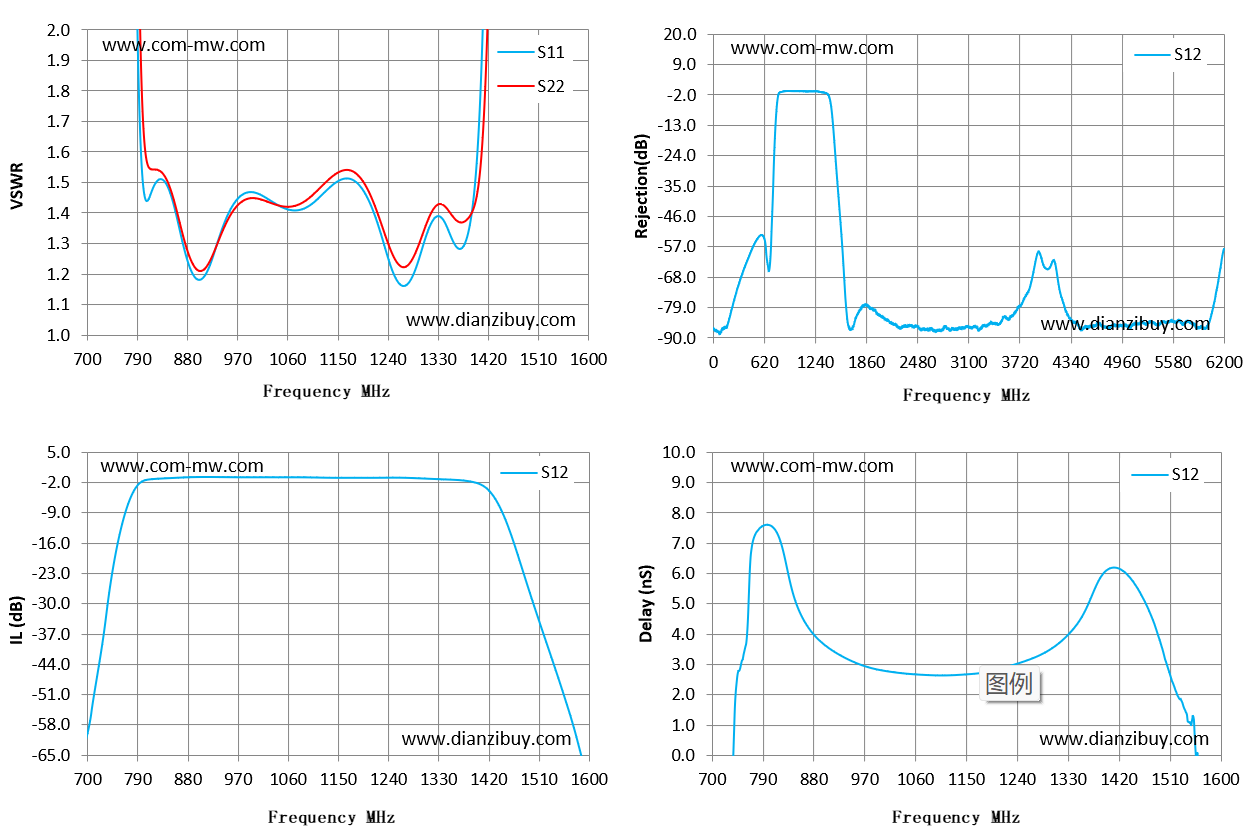

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 700 | 126.25 | 246.97 | -59.92 | -4.4 |
| 764 | 9.45 | 18.15 | -10.77 | 4.52 |
| 829 | 1.51 | 1.54 | -1.01 | 6.5 |
| 893 | 1.19 | 1.22 | -0.65 | 3.74 |
| 957 | 1.41 | 1.39 | -0.67 | 3.02 |
| 1021 | 1.45 | 1.44 | -0.69 | 2.73 |
| 1086 | 1.41 | 1.43 | -0.7 | 2.63 |
| 1150 | 1.5 | 1.53 | -0.81 | 2.66 |
| 1214 | 1.4 | 1.43 | -0.81 | 2.87 |
| 1279 | 1.18 | 1.24 | -0.85 | 3.29 |
| 1343 | 1.36 | 1.42 | -1.19 | 4.25 |
| 1407 | 1.83 | 1.57 | -2.44 | 6.17 |
| 1471 | 18.86 | 12.05 | -17.97 | 4.88 |
| 1536 | 49.02 | 32.82 | -43.52 | 1.53 |
| 1600 | 77.79 | 50.94 | -72.52 | -2.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
