通带频率1150~1250MHz, DC-1050MHz≥40dB, 1350-3000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1150 | ~ | 1250 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1050 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1350-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

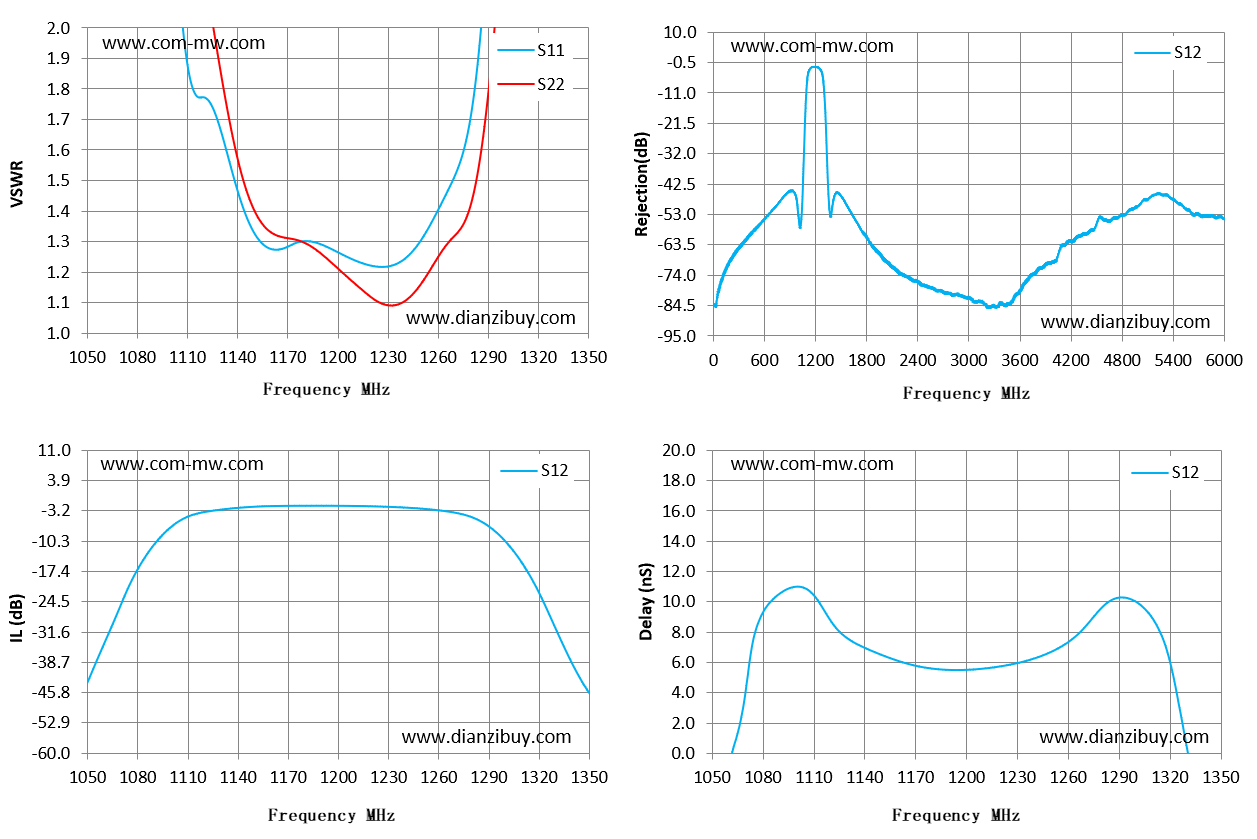

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1050 | 19.02 | 17.84 | -43.35 | -6.53 |
| 1071 | 9.58 | 11.26 | -24.2 | 5.08 |
| 1093 | 3.65 | 5.51 | -9.55 | 10.77 |
| 1114 | 1.79 | 2.46 | -3.98 | 9.8 |
| 1136 | 1.55 | 1.68 | -2.64 | 7.19 |
| 1157 | 1.28 | 1.34 | -2.11 | 6.21 |
| 1179 | 1.3 | 1.3 | -2 | 5.61 |
| 1200 | 1.26 | 1.21 | -2.01 | 5.51 |
| 1221 | 1.22 | 1.11 | -2.14 | 5.76 |
| 1243 | 1.26 | 1.12 | -2.5 | 6.38 |
| 1264 | 1.45 | 1.28 | -3.27 | 7.7 |
| 1286 | 2.01 | 1.6 | -5.8 | 10.13 |
| 1307 | 4.59 | 3.05 | -13.72 | 9.33 |
| 1329 | 9.81 | 5.7 | -29.98 | 1 |
| 1350 | 16.32 | 8.78 | -45.86 | -8.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
