通带频率1150~1250MHz, DC-1050MHz≥40dB, 1350-3000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1150 | ~ | 1250 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1050 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1350-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

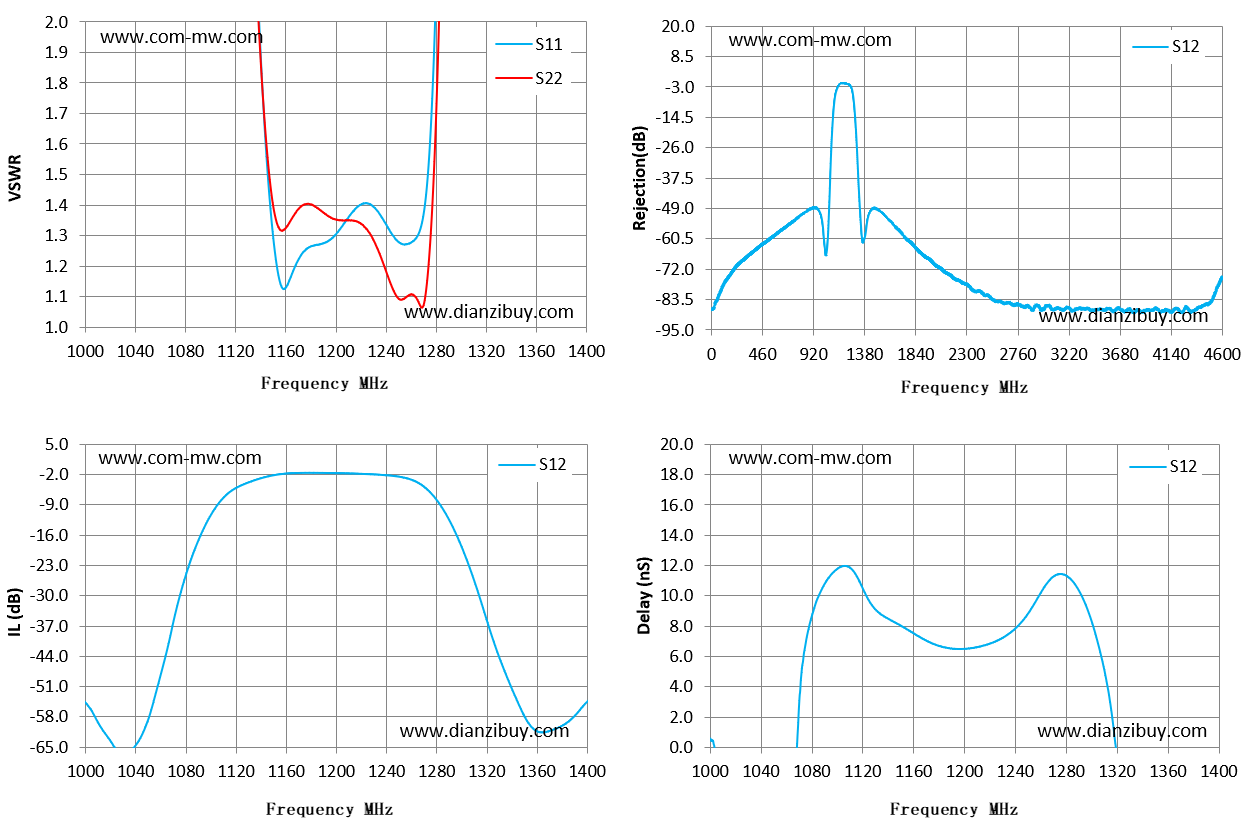

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1000 | 154.05 | 73.88 | -54.73 | 0.57 |
| 1029 | 110.26 | 61.97 | -66.43 | -17.53 |
| 1057 | 70.75 | 37.82 | -51.48 | -8.6 |
| 1086 | 26.73 | 6.96 | -20.1 | 10.1 |
| 1114 | 6.12 | 3.89 | -6.28 | 11.5 |
| 1143 | 1.67 | 1.69 | -2.6 | 8.36 |
| 1171 | 1.23 | 1.39 | -1.61 | 7 |
| 1200 | 1.3 | 1.35 | -1.66 | 6.5 |
| 1229 | 1.4 | 1.29 | -1.95 | 7.19 |
| 1257 | 1.27 | 1.1 | -2.92 | 9.78 |
| 1286 | 3.37 | 2.69 | -10.5 | 10.86 |
| 1314 | 16.24 | 13.11 | -30.1 | 3.29 |
| 1343 | 31.11 | 27.05 | -53.53 | -8.14 |
| 1371 | 44.01 | 39.77 | -61.17 | -9.23 |
| 1400 | 56.05 | 51.11 | -54.52 | -0.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
