通带频率 1000~1400MHz,DC-800MHz≥40dB,1680-3000MHz≥40dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1000 | ~ | 1400 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-800 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1680-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 时延波动 | ≤3ns |
| 相位一致性 | ±10° |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

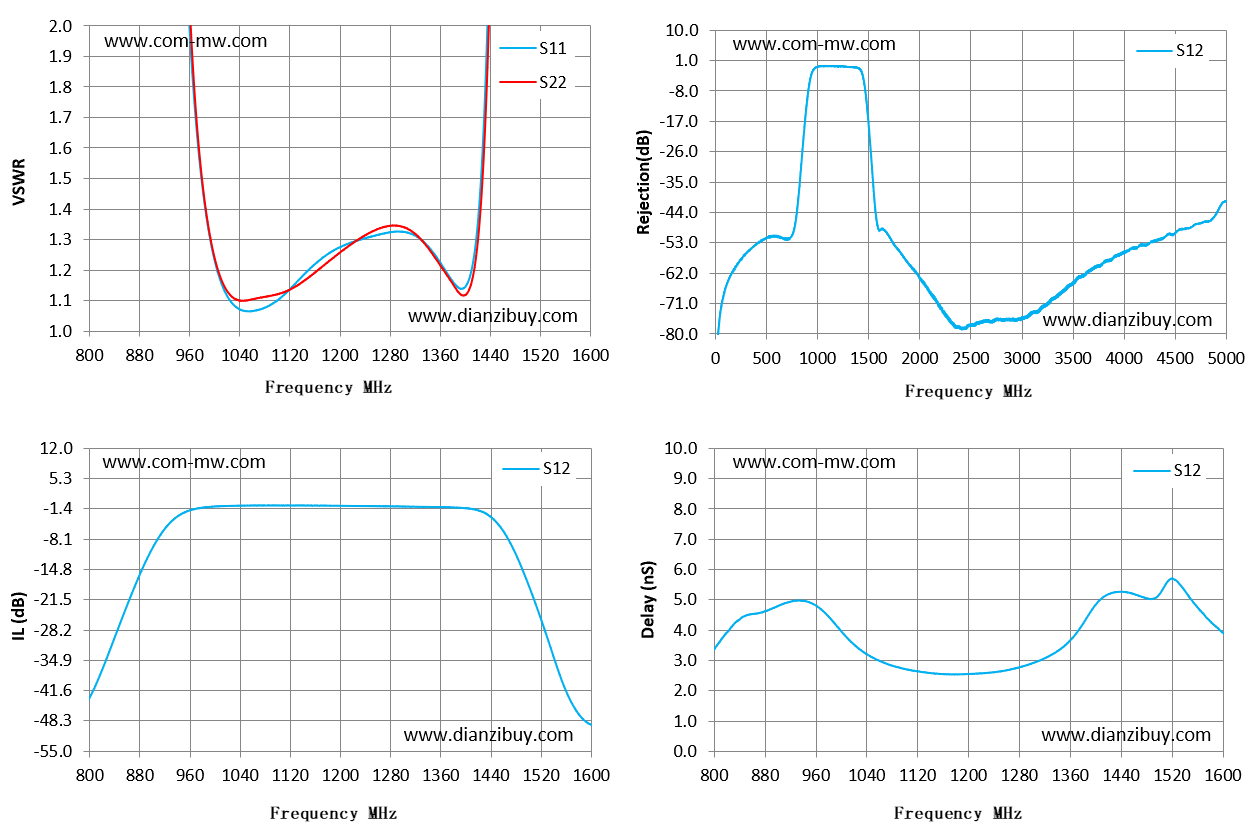

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 800 | 53.08 | 184.11 | -43.26 | -43.26 | 3.36 |
| 857 | 23.81 | 62.37 | -23.68 | -23.68 | 4.52 |
| 914 | 6.47 | 10.43 | -6.94 | -6.94 | 4.9 |
| 971 | 1.67 | 1.7 | -1.34 | -1.34 | 4.64 |
| 1029 | 1.09 | 1.11 | -0.73 | -0.73 | 3.37 |
| 1086 | 1.08 | 1.11 | -0.66 | -0.66 | 2.79 |
| 1143 | 1.19 | 1.16 | -0.67 | -0.67 | 2.58 |
| 1200 | 1.27 | 1.26 | -0.73 | -0.73 | 2.55 |
| 1257 | 1.31 | 1.33 | -0.8 | -0.8 | 2.66 |
| 1314 | 1.32 | 1.33 | -0.92 | -0.92 | 3.02 |
| 1371 | 1.19 | 1.18 | -1.04 | -1.04 | 3.94 |
| 1429 | 1.64 | 1.55 | -2.22 | -2.22 | 5.24 |
| 1486 | 11.27 | 10.14 | -13.47 | -13.47 | 5.03 |
| 1543 | 26.07 | 24.75 | -35.44 | -35.44 | 5.21 |
| 1600 | 36.28 | 34.26 | -49.16 | -49.16 | 3.92 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
