通带频率1000~1400MHz, DC-800MHz≥40dB, 1680-3000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1000 | ~ | 1400 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-800 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1680-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

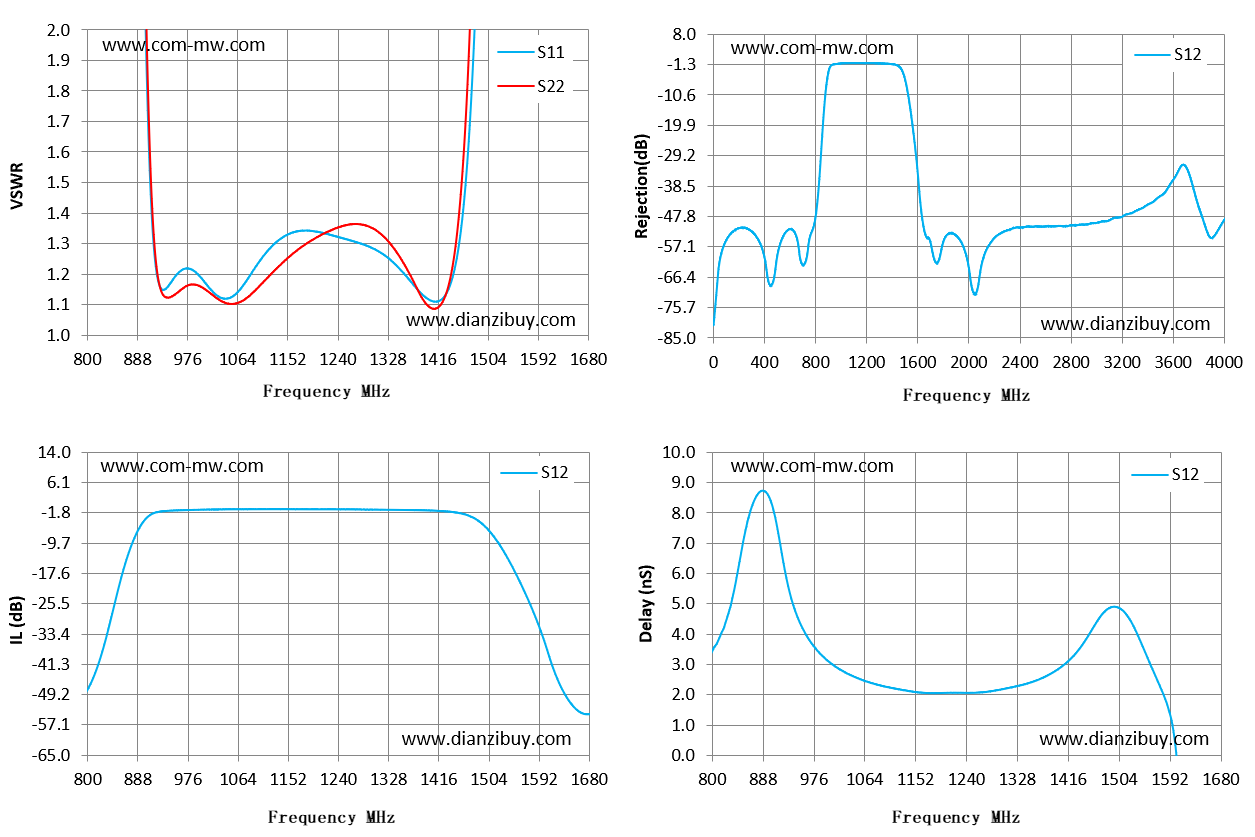

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 800 | 29.94 | 19.93 | -47.94 | 3.42 |
| 863 | 8.84 | 8.2 | -16.64 | 7.83 |
| 926 | 1.17 | 1.17 | -1.5 | 6.1 |
| 989 | 1.21 | 1.17 | -1.02 | 3.32 |
| 1051 | 1.12 | 1.1 | -0.87 | 2.55 |
| 1114 | 1.27 | 1.18 | -0.83 | 2.21 |
| 1177 | 1.34 | 1.29 | -0.86 | 2.05 |
| 1240 | 1.32 | 1.35 | -0.87 | 2.06 |
| 1303 | 1.28 | 1.35 | -0.97 | 2.18 |
| 1366 | 1.18 | 1.2 | -1.06 | 2.51 |
| 1429 | 1.13 | 1.13 | -1.41 | 3.36 |
| 1491 | 2.6 | 3.47 | -4.51 | 4.89 |
| 1554 | 10.13 | 16.62 | -18.49 | 3.18 |
| 1617 | 18.29 | 27.33 | -42.45 | -3.13 |
| 1680 | 22.75 | 31.49 | -54.33 | -2.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
