通带频率900~1500MHz, DC-720MHz≥40dB, 1800-3000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 900 | ~ | 1500 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-720 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1800-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |

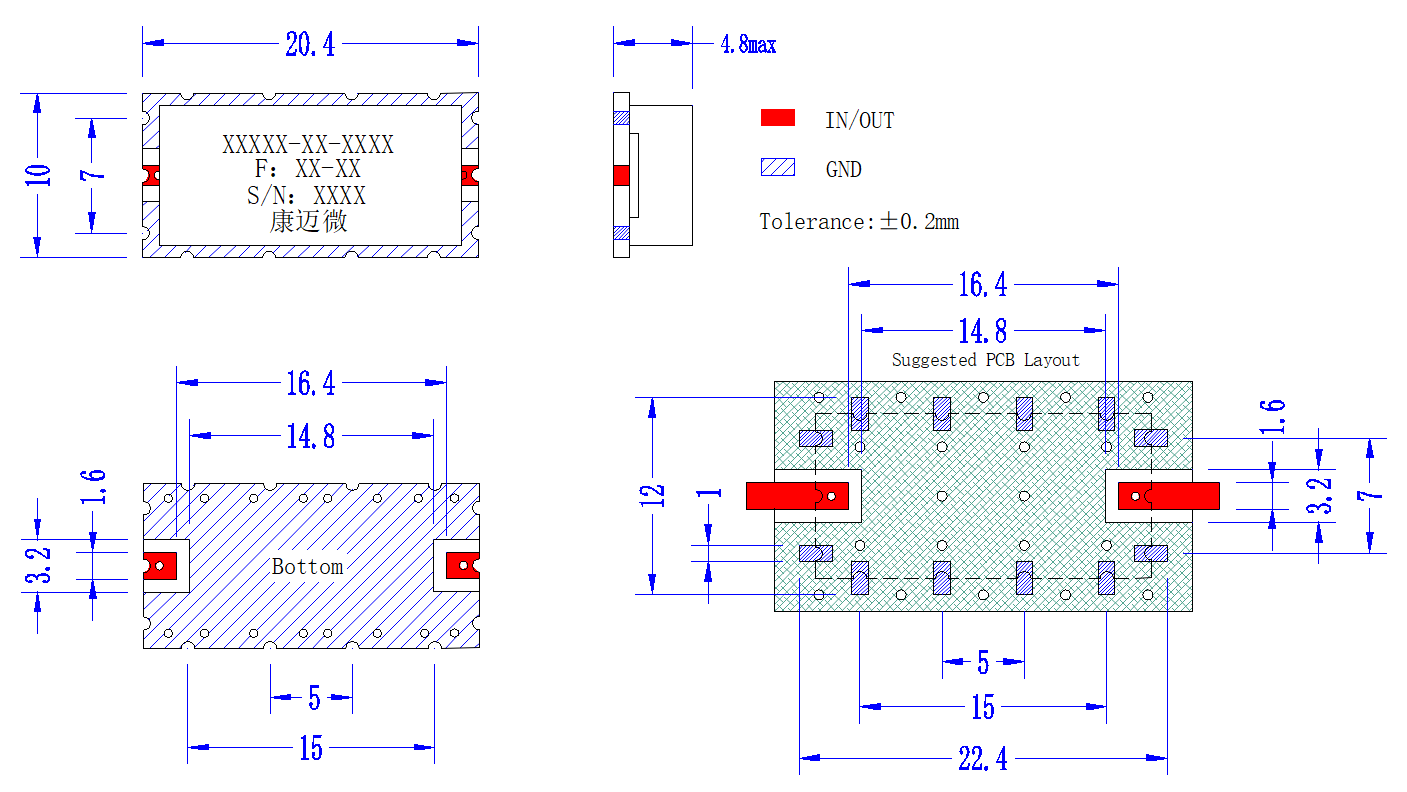

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

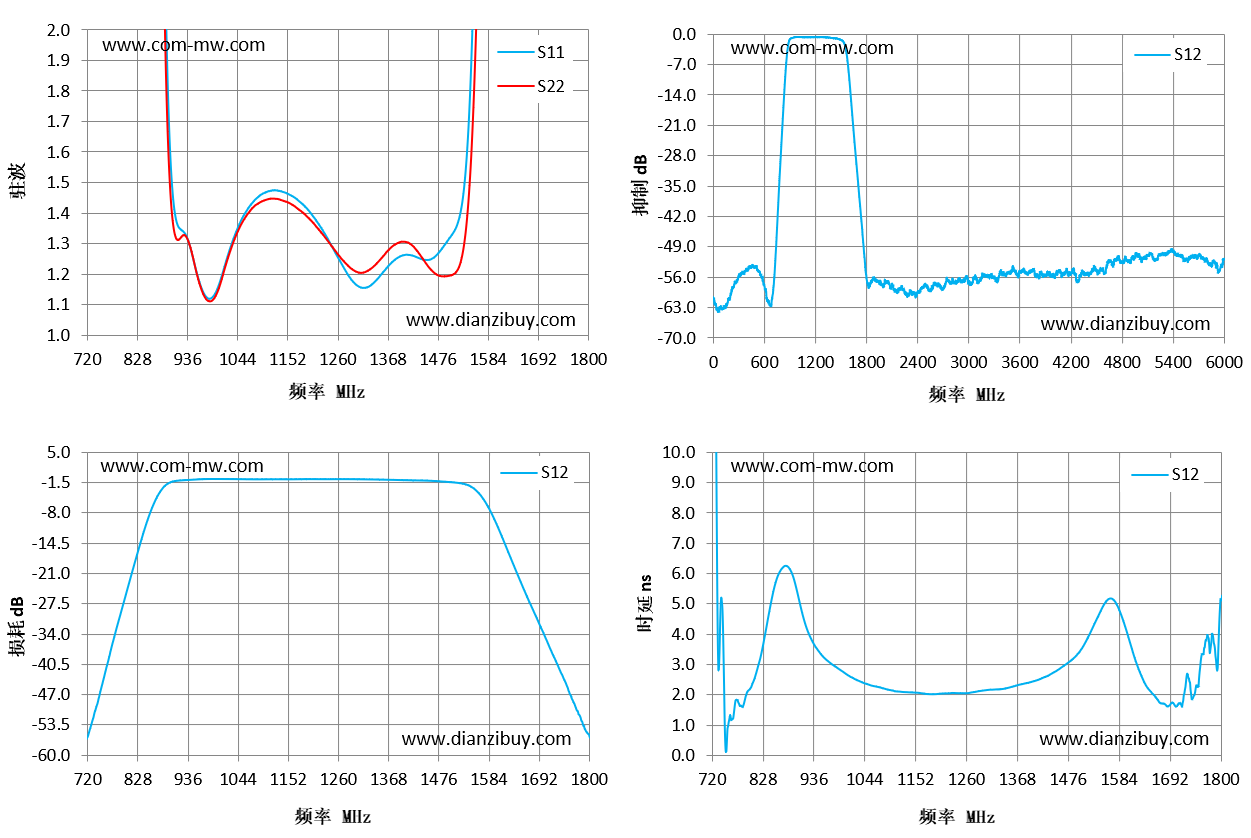

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 720 | 85.24 | 74.65 | -56.33 | -56.33 | 24.13 |
| 797 | 44.06 | 34.24 | -27.65 | -27.65 | 2.15 |
| 874 | 4.14 | 3.56 | -3.88 | -3.88 | 6.25 |
| 951 | 1.23 | 1.23 | -0.81 | -0.81 | 3.35 |
| 1029 | 1.29 | 1.28 | -0.7 | -0.7 | 2.48 |
| 1106 | 1.47 | 1.44 | -0.75 | -0.75 | 2.14 |
| 1183 | 1.43 | 1.4 | -0.72 | -0.72 | 2.03 |
| 1260 | 1.26 | 1.27 | -0.72 | -0.72 | 2.06 |
| 1337 | 1.17 | 1.23 | -0.79 | -0.79 | 2.2 |
| 1414 | 1.26 | 1.3 | -0.96 | -0.96 | 2.51 |
| 1491 | 1.3 | 1.19 | -1.27 | -1.27 | 3.26 |
| 1569 | 3.61 | 2.68 | -4.44 | -4.44 | 5.18 |
| 1646 | 26.03 | 11.28 | -20.98 | -20.98 | 2.21 |
| 1723 | 48.26 | 17.39 | -38.4 | -38.4 | 2.05 |
| 1800 | 68.41 | 22.19 | -55.43 | -55.43 | 5.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
