通带频率900~1500MHz, DC-720MHz≥40dB, 1800-3500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 900 | ~ | 1500 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-720 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1800-3500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

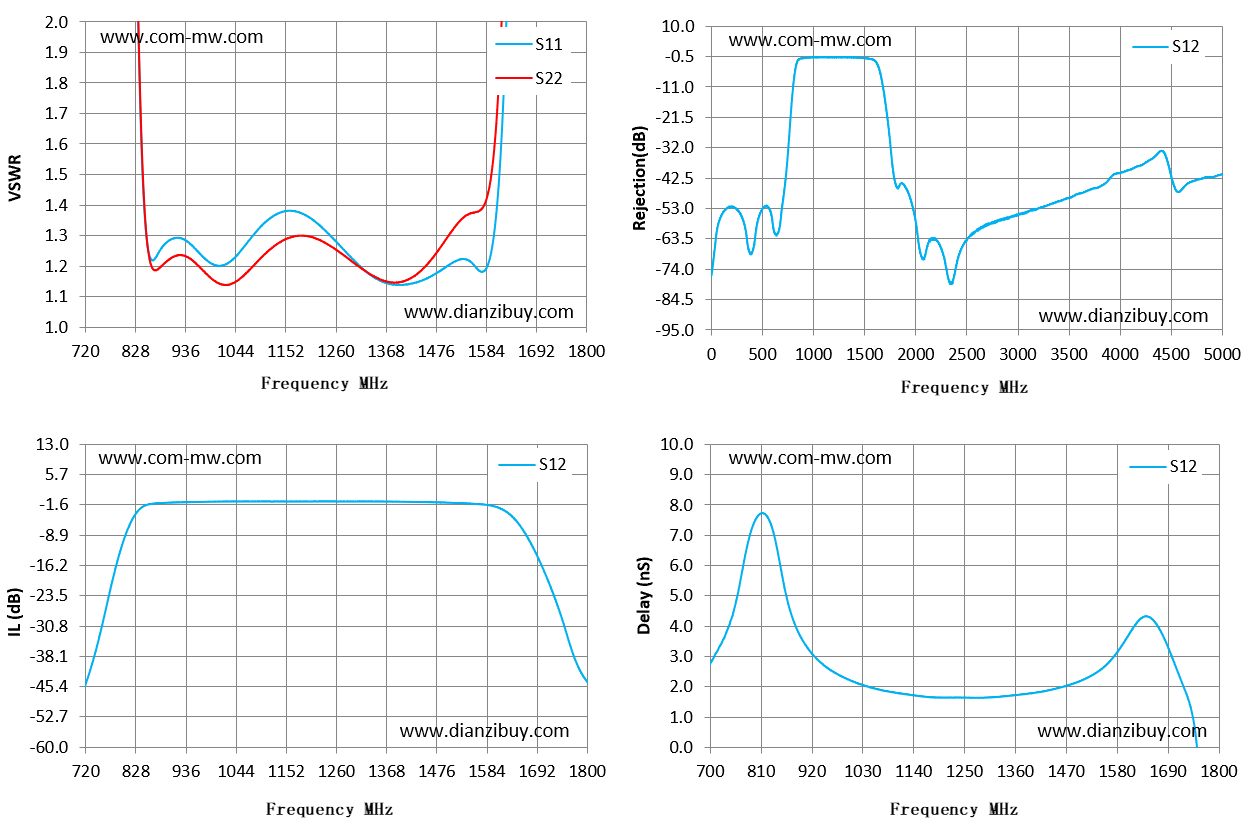

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 720 | 40.22 | 23.18 | -44.76 | 3.32 |
| 797 | 7.94 | 6.73 | -11.79 | 7.48 |
| 874 | 1.23 | 1.19 | -1.22 | 4.46 |
| 951 | 1.27 | 1.22 | -0.92 | 2.65 |
| 1029 | 1.21 | 1.14 | -0.8 | 2.06 |
| 1106 | 1.34 | 1.24 | -0.79 | 1.79 |
| 1183 | 1.37 | 1.3 | -0.81 | 1.65 |
| 1260 | 1.28 | 1.25 | -0.8 | 1.64 |
| 1337 | 1.17 | 1.17 | -0.8 | 1.69 |
| 1414 | 1.14 | 1.15 | -0.87 | 1.83 |
| 1491 | 1.19 | 1.27 | -1.05 | 2.13 |
| 1569 | 1.18 | 1.38 | -1.45 | 2.92 |
| 1646 | 3.19 | 4.11 | -5.31 | 4.31 |
| 1723 | 12.77 | 16.89 | -21.94 | 2.02 |
| 1800 | 18.96 | 23.7 | -44.25 | -3.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
