通带频率1200~1400MHz, DC-960MHz≥40dB, 1680-4000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1200 | ~ | 1400 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-960 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1680-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

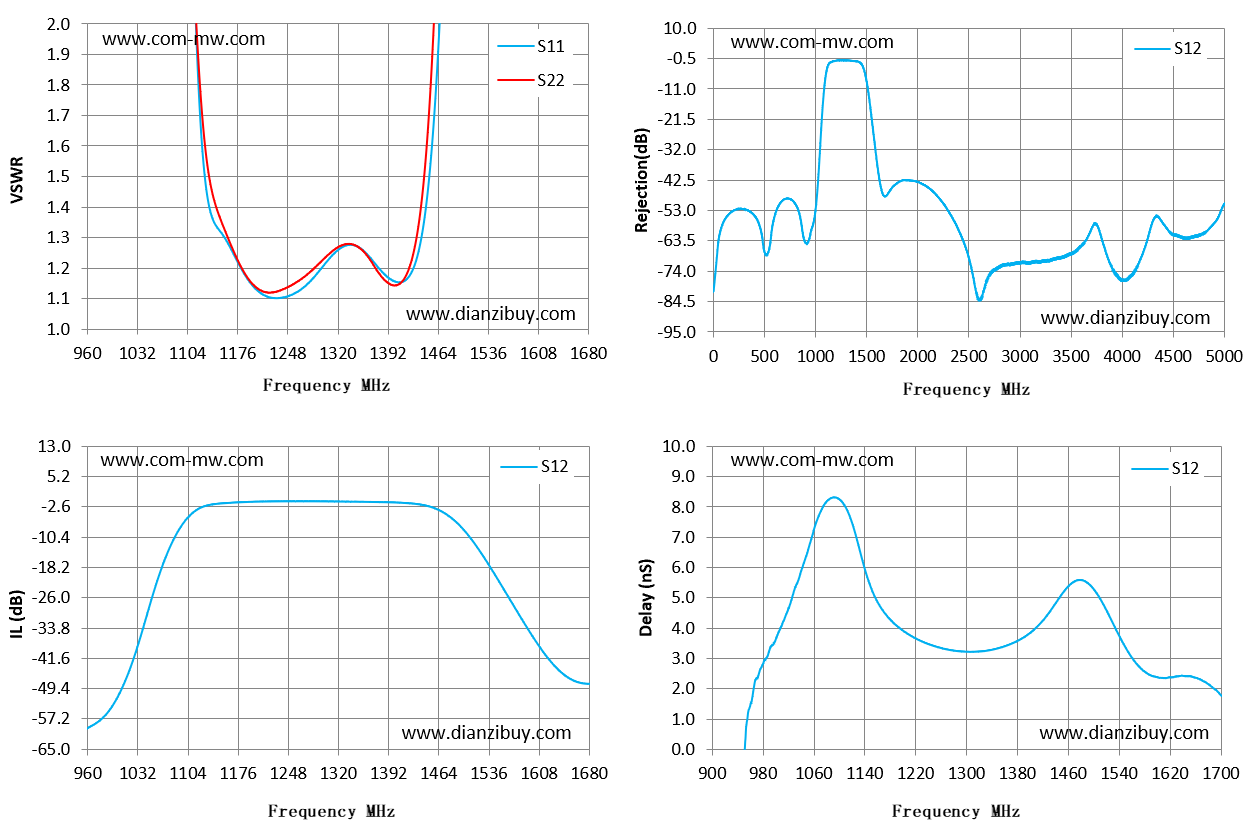

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 960 | 55.27 | 24.82 | -59.59 | 1.46 |
| 1011 | 31.66 | 13.92 | -48.65 | 4.18 |
| 1063 | 11.85 | 6.27 | -20 | 7.45 |
| 1114 | 2.13 | 2.12 | -3.69 | 7.82 |
| 1166 | 1.26 | 1.28 | -1.54 | 4.66 |
| 1217 | 1.11 | 1.12 | -1.21 | 3.69 |
| 1269 | 1.13 | 1.17 | -1.16 | 3.3 |
| 1320 | 1.26 | 1.27 | -1.22 | 3.23 |
| 1371 | 1.22 | 1.21 | -1.34 | 3.49 |
| 1423 | 1.17 | 1.2 | -1.69 | 4.32 |
| 1474 | 2.42 | 3.13 | -4.41 | 5.58 |
| 1526 | 8.21 | 11.28 | -14.8 | 4.34 |
| 1577 | 16.56 | 18.94 | -29.68 | 2.61 |
| 1629 | 23.92 | 22.17 | -43.3 | 2.4 |
| 1680 | 29.49 | 24.7 | -48.17 | 2.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
