通带频率130~150MHz, DC-115MHz≥40dB, 170-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 130 | ~ | 150 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-115 | MHz≥ | 40 | dB | ||
| 带外抑制 | 170-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

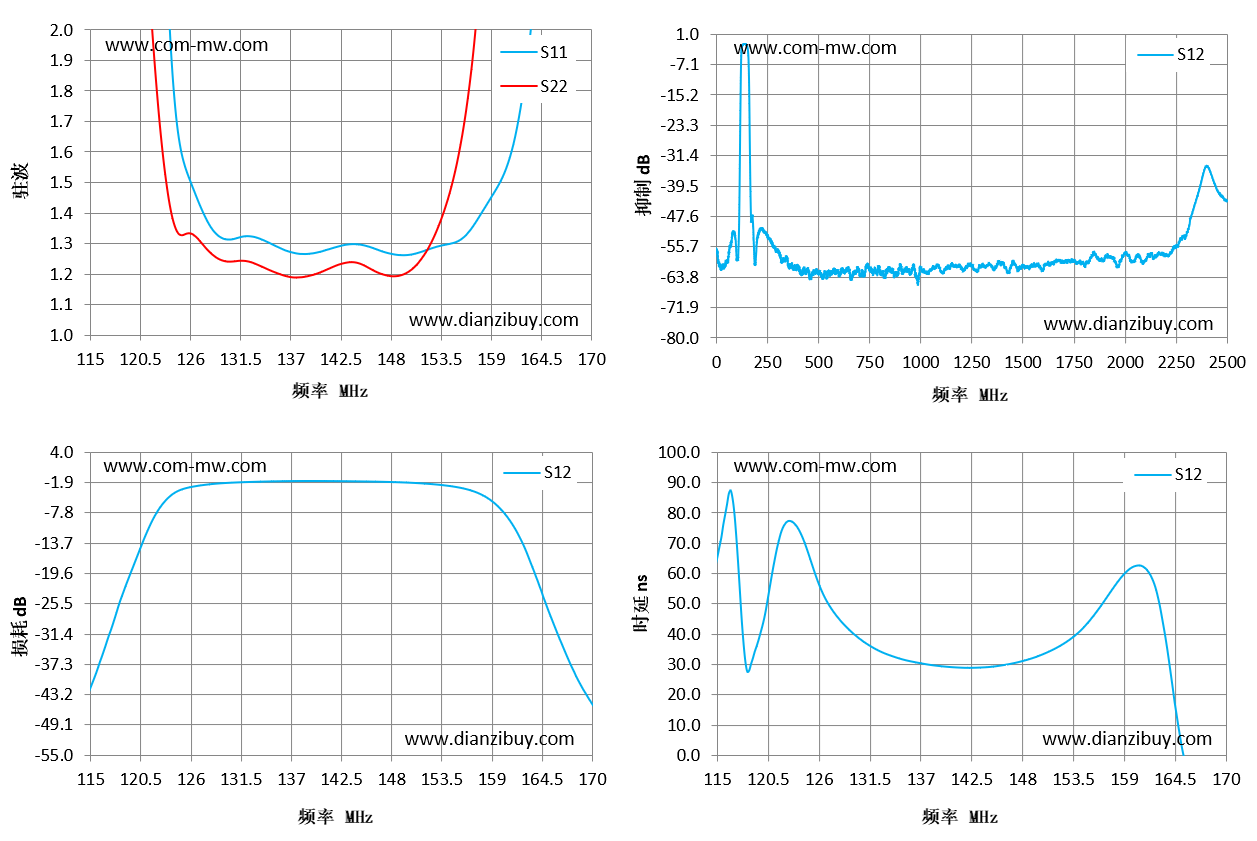

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 115 | 23.08 | 7.65 | -42.65 | 62.94 |
| 119 | 10.07 | 3.74 | -22.12 | 31.96 |
| 123 | 2.69 | 1.63 | -6.25 | 77.28 |
| 127 | 1.44 | 1.32 | -2.53 | 50.72 |
| 131 | 1.32 | 1.24 | -1.9 | 37.37 |
| 135 | 1.3 | 1.21 | -1.69 | 31.74 |
| 139 | 1.27 | 1.19 | -1.61 | 29.46 |
| 143 | 1.29 | 1.24 | -1.65 | 28.84 |
| 146 | 1.29 | 1.22 | -1.72 | 29.66 |
| 150 | 1.26 | 1.21 | -1.93 | 32.86 |
| 154 | 1.3 | 1.41 | -2.46 | 39.91 |
| 158 | 1.39 | 2.2 | -4.23 | 55.33 |
| 162 | 1.68 | 5.54 | -11.82 | 59.3 |
| 166 | 3 | 11.55 | -29.71 | -6.13 |
| 170 | 5.9 | 17.52 | -44.58 | -46.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
