通带频率124~156MHz, DC-110MHz≥40dB, 176-1000MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 124 | ~ | 156 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-110 | MHz≥ | 40 | dB | ||
| 带外抑制 | 176-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

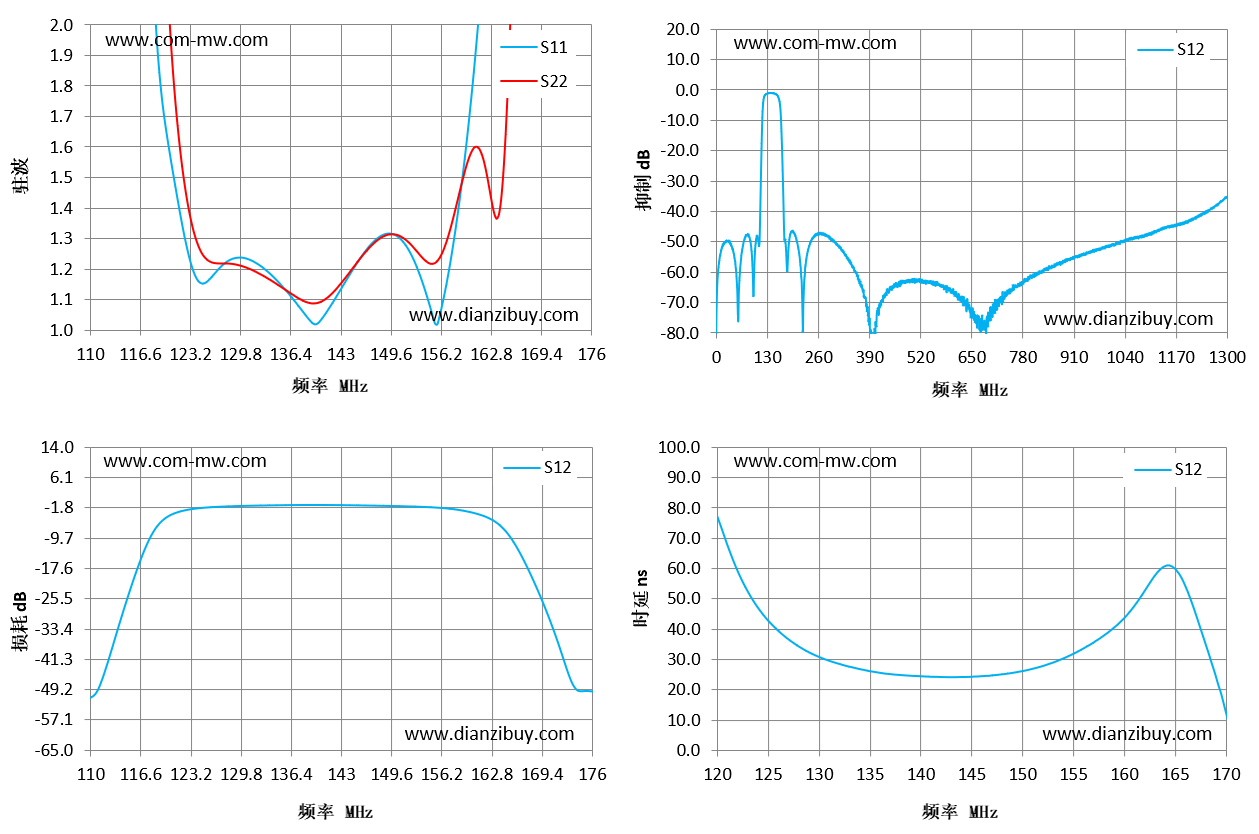

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 110 | 13.49 | 17.54 | -51.46 | -51.46 | 46.66 |
| 115 | 5.85 | 10.61 | -24.79 | -24.79 | 49.49 |
| 119 | 1.94 | 3.2 | -6.44 | -6.44 | 84.66 |
| 124 | 1.17 | 1.3 | -2.02 | -2.02 | 47.24 |
| 129 | 1.24 | 1.22 | -1.41 | -1.41 | 32.22 |
| 134 | 1.18 | 1.16 | -1.2 | -1.2 | 26.87 |
| 138 | 1.06 | 1.1 | -1.11 | -1.11 | 24.78 |
| 143 | 1.13 | 1.15 | -1.15 | -1.15 | 24.07 |
| 148 | 1.3 | 1.3 | -1.3 | -1.3 | 24.99 |
| 152 | 1.27 | 1.29 | -1.48 | -1.48 | 27.59 |
| 157 | 1.15 | 1.29 | -2.01 | -2.01 | 35.41 |
| 162 | 2.31 | 1.54 | -4.21 | -4.21 | 52.69 |
| 167 | 8.43 | 3.46 | -14.88 | -14.88 | 46.82 |
| 171 | 18.2 | 10.76 | -34.31 | -34.31 | -6.37 |
| 176 | 25.72 | 22.05 | -49.62 | -49.62 | -32.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
