通带频率138~142MHz, DC-128MHz≥40dB, 155-500MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 138 | ~ | 142 | MHz | ||
| 通带损耗 | 5 | dB | ||||
| 带内波动 | 2 | dB | ||||
| 带外抑制 | DC-128 | MHz≥ | 40 | dB | ||
| 带外抑制 | 155-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

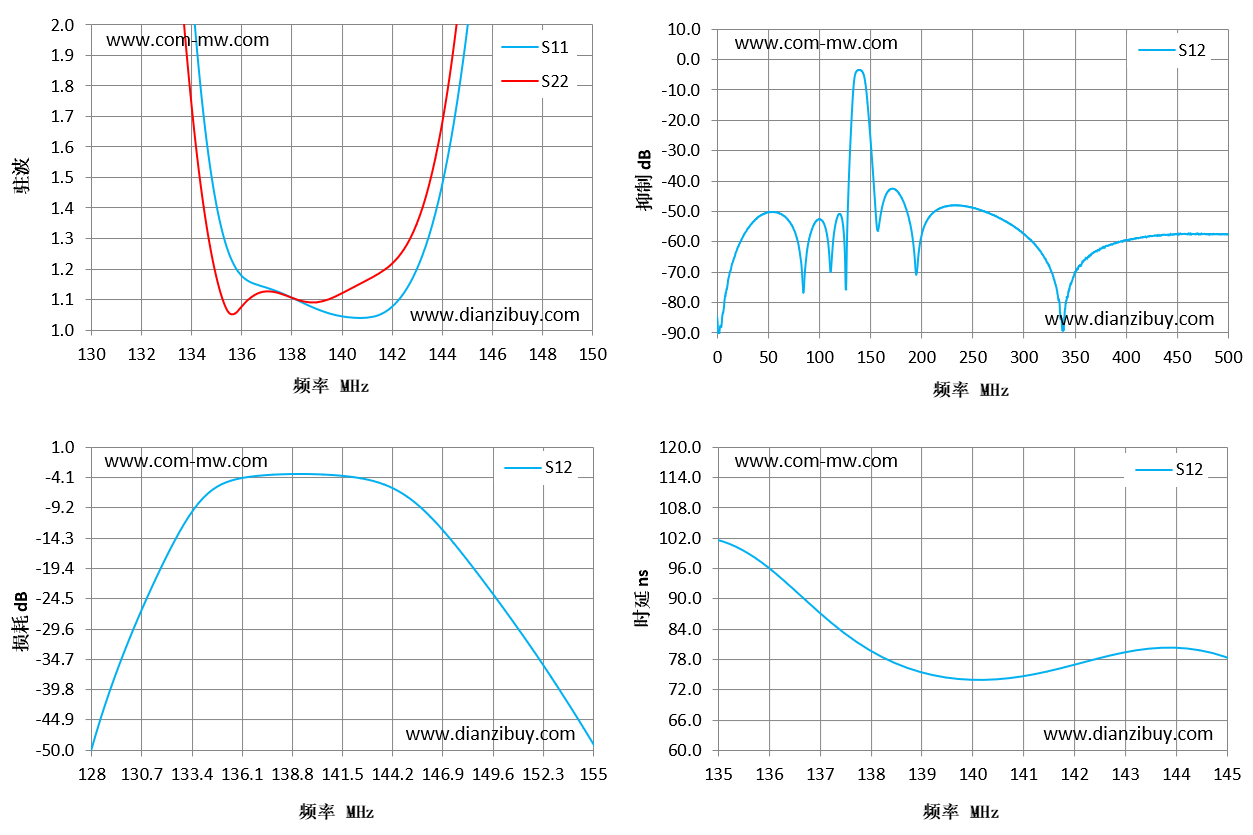

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 128 | 13.12 | 7.76 | -49.87 | -115.71 |
| 130 | 9.36 | 6.07 | -31.62 | 38.57 |
| 132 | 5.53 | 4.02 | -17.67 | 80.85 |
| 134 | 2.15 | 1.75 | -7.61 | 101.15 |
| 136 | 1.18 | 1.08 | -4.27 | 96.38 |
| 138 | 1.11 | 1.11 | -3.61 | 79.94 |
| 140 | 1.04 | 1.12 | -3.56 | 74.04 |
| 142 | 1.07 | 1.22 | -4.01 | 76.93 |
| 143 | 1.2 | 1.35 | -4.57 | 79.42 |
| 145 | 1.97 | 2.3 | -7.33 | 78.58 |
| 147 | 3.86 | 4.84 | -13.27 | 65.67 |
| 149 | 6.51 | 8.54 | -21.12 | 46.73 |
| 151 | 9.3 | 12.5 | -29.67 | 31.84 |
| 153 | 11.81 | 16.7 | -38.87 | 26.25 |
| 155 | 13.78 | 20.97 | -48.84 | 42.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
