通带频率120~160MHz, DC-105MHz≥40dB, 180-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 120 | ~ | 160 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-105 | MHz≥ | 40 | dB | ||
| 带外抑制 | 180-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

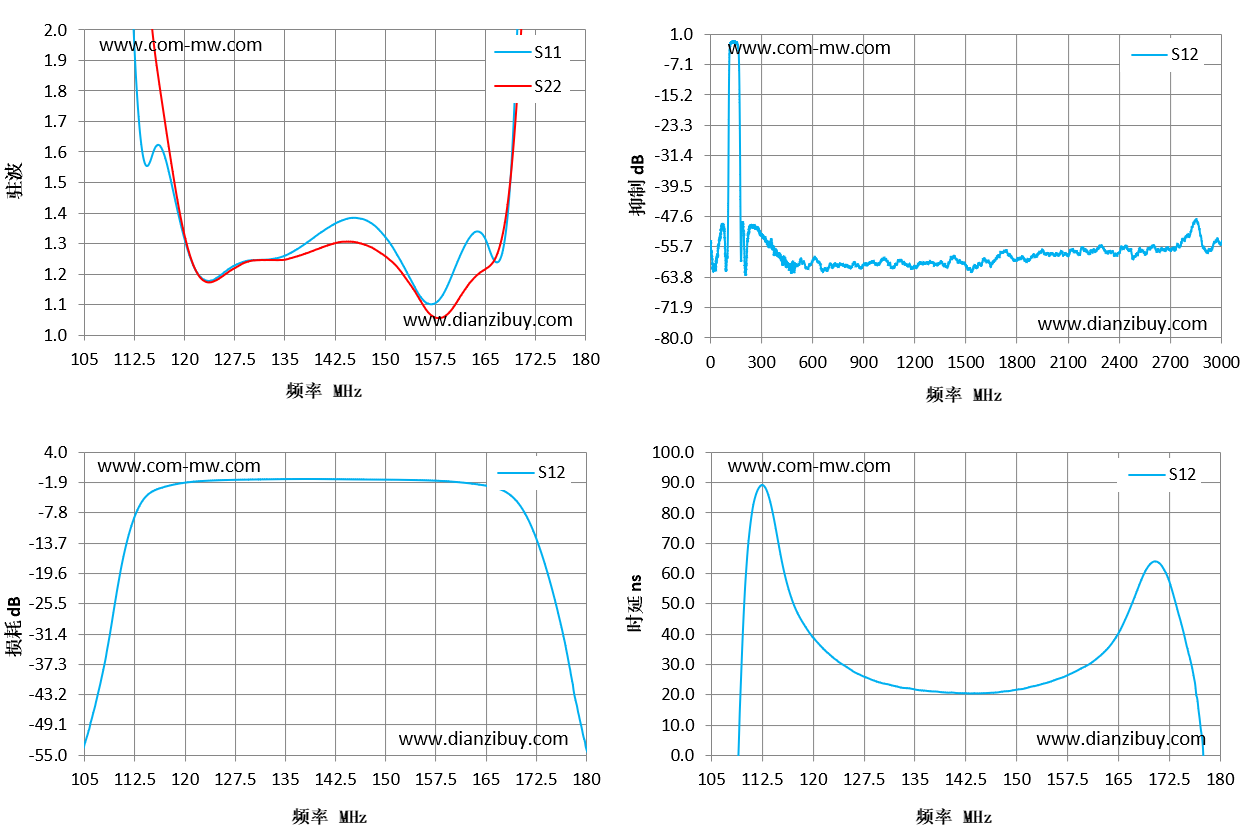

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 105 | 12.18 | 14.99 | -52.86 | -257.07 |
| 110 | 4.19 | 8.11 | -21.83 | 51.74 |
| 116 | 1.62 | 1.87 | -3.12 | 58.92 |
| 121 | 1.25 | 1.25 | -1.76 | 36.57 |
| 126 | 1.21 | 1.2 | -1.4 | 27.62 |
| 132 | 1.25 | 1.25 | -1.26 | 22.84 |
| 137 | 1.28 | 1.26 | -1.2 | 21.12 |
| 143 | 1.37 | 1.3 | -1.24 | 20.32 |
| 148 | 1.37 | 1.29 | -1.3 | 20.92 |
| 153 | 1.22 | 1.19 | -1.37 | 22.87 |
| 159 | 1.14 | 1.06 | -1.62 | 27.8 |
| 164 | 1.34 | 1.2 | -2.28 | 36.38 |
| 169 | 1.57 | 1.55 | -4.7 | 60.27 |
| 175 | 10.57 | 4.26 | -23.16 | 37.82 |
| 180 | 24.06 | 6.54 | -53.71 | -109.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
