通带频率115~165MHz, DC-100MHz≥40dB, 185-500MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 115 | ~ | 165 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-100 | MHz≥ | 40 | dB | ||
| 带外抑制 | 185-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

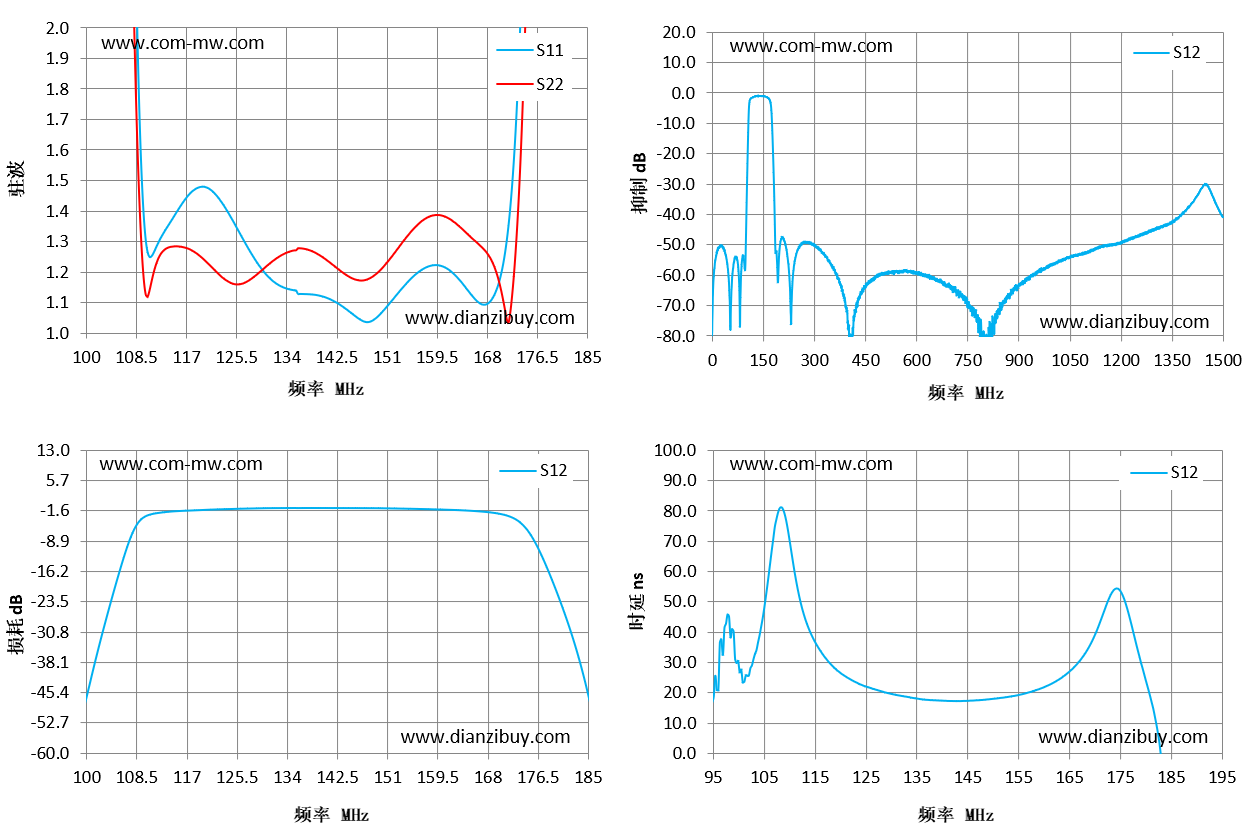

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 100 | 17.93 | 11.13 | -46.72 | -46.72 | 30.45 |
| 106 | 6.7 | 4.46 | -14.41 | -14.41 | 58.91 |
| 112 | 1.28 | 1.23 | -2.22 | -2.22 | 51.8 |
| 118 | 1.46 | 1.27 | -1.57 | -1.57 | 29.81 |
| 124 | 1.4 | 1.17 | -1.25 | -1.25 | 22.76 |
| 130 | 1.21 | 1.21 | -1.05 | -1.05 | 19.65 |
| 136 | 1.13 | 1.28 | -1 | -1 | 17.86 |
| 143 | 1.1 | 1.21 | -1 | -1 | 17.24 |
| 149 | 1.04 | 1.19 | -1.03 | -1.03 | 17.8 |
| 155 | 1.17 | 1.33 | -1.17 | -1.17 | 19.16 |
| 161 | 1.22 | 1.38 | -1.39 | -1.39 | 22.41 |
| 167 | 1.1 | 1.29 | -1.83 | -1.83 | 30.03 |
| 173 | 1.66 | 1.26 | -3.84 | -3.84 | 51.13 |
| 179 | 8.79 | 8.22 | -18.27 | -18.27 | 31.81 |
| 185 | 17.74 | 23.07 | -45.09 | -45.09 | -50.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
