通带频率110~170MHz, DC-95MHz≥40dB, 190-1000MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 110 | ~ | 170 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-95 | MHz≥ | 40 | dB | ||
| 带外抑制 | 190-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

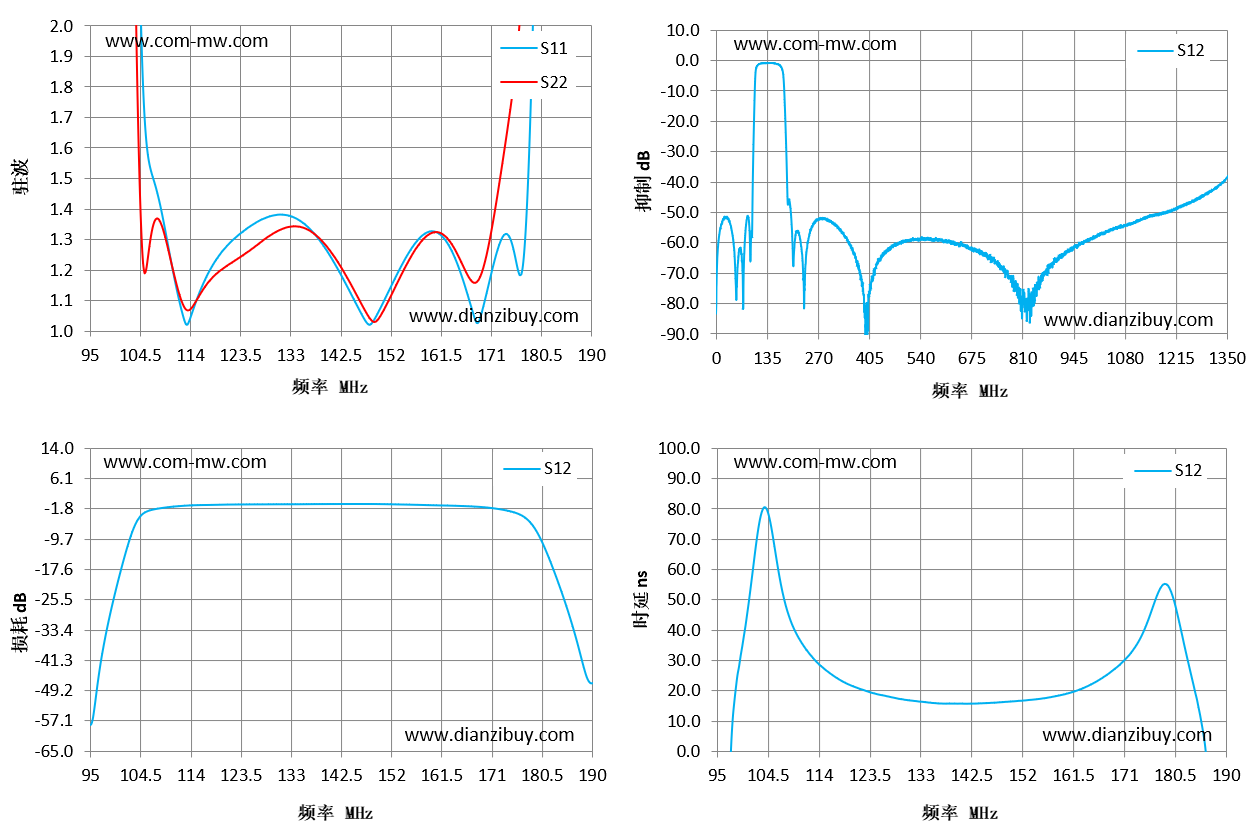

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 95 | 25.34 | 17.99 | -58.19 | -58.19 | -113.47 |
| 102 | 6.99 | 4.67 | -11.68 | -11.68 | 66.07 |
| 109 | 1.36 | 1.33 | -1.61 | -1.61 | 42.01 |
| 115 | 1.09 | 1.09 | -0.95 | -0.95 | 27.39 |
| 122 | 1.29 | 1.22 | -0.78 | -0.78 | 20.65 |
| 129 | 1.38 | 1.31 | -0.72 | -0.72 | 17.44 |
| 136 | 1.35 | 1.34 | -0.69 | -0.69 | 16.02 |
| 143 | 1.17 | 1.2 | -0.64 | -0.64 | 15.91 |
| 149 | 1.04 | 1.03 | -0.65 | -0.65 | 16.5 |
| 156 | 1.27 | 1.25 | -0.83 | -0.83 | 17.68 |
| 163 | 1.28 | 1.3 | -1.06 | -1.06 | 20.74 |
| 170 | 1.1 | 1.23 | -1.52 | -1.52 | 28.29 |
| 176 | 1.22 | 1.9 | -3.09 | -3.09 | 45.35 |
| 183 | 7.51 | 12.32 | -18.94 | -18.94 | 28.65 |
| 190 | 17.33 | 30.69 | -47.4 | -47.4 | -70.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
