通带频率104~176MHz, DC-90MHz≥40dB, 196-1000MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 104 | ~ | 176 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-90 | MHz≥ | 40 | dB | ||
| 带外抑制 | 196-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

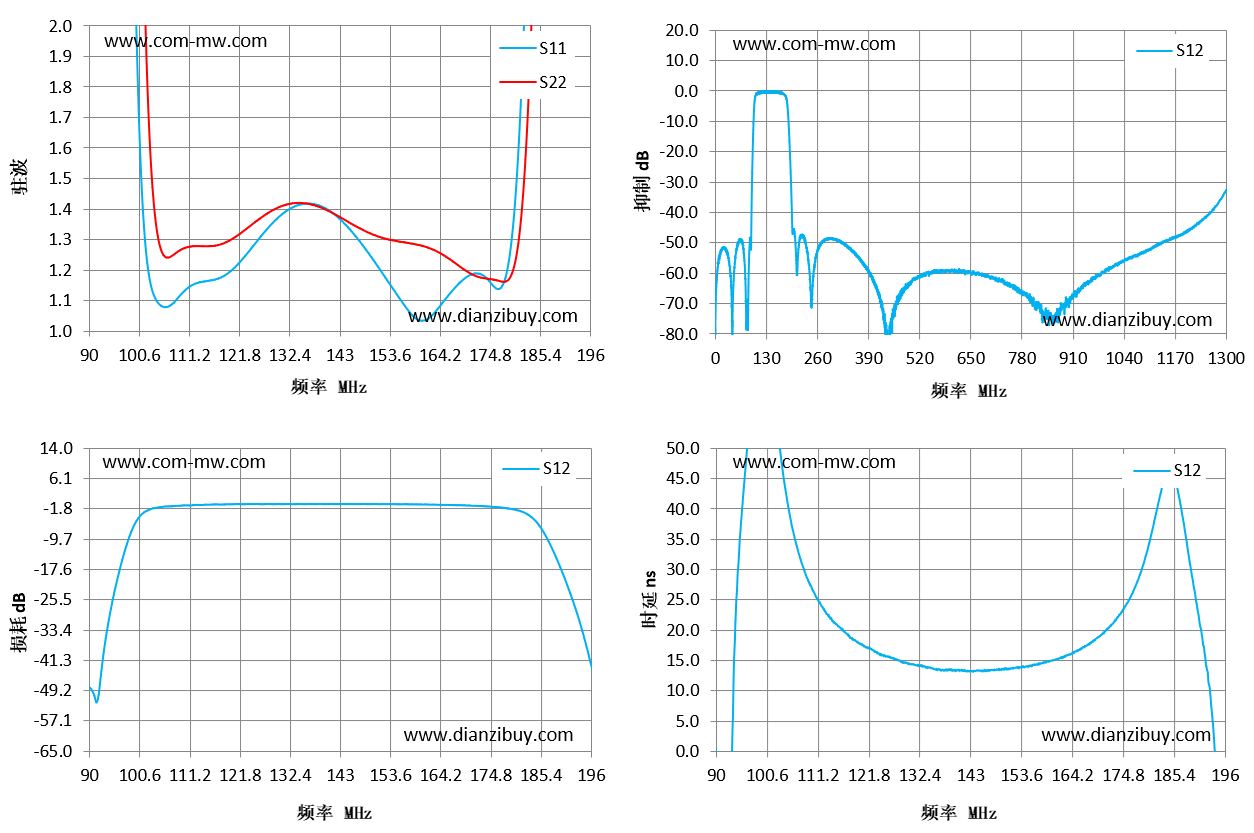

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 90 | 16.74 | 25.94 | -48.45 | -48.45 | -7.7 |
| 98 | 3.87 | 7.59 | -10.47 | -10.47 | 65.45 |
| 105 | 1.09 | 1.28 | -1.28 | -1.28 | 40.06 |
| 113 | 1.16 | 1.28 | -0.67 | -0.67 | 22.69 |
| 120 | 1.2 | 1.3 | -0.53 | -0.53 | 17.7 |
| 128 | 1.34 | 1.39 | -0.43 | -0.43 | 15.02 |
| 135 | 1.42 | 1.42 | -0.47 | -0.47 | 13.71 |
| 143 | 1.37 | 1.37 | -0.45 | -0.45 | 13.28 |
| 151 | 1.21 | 1.31 | -0.47 | -0.47 | 13.7 |
| 158 | 1.06 | 1.29 | -0.54 | -0.54 | 14.61 |
| 166 | 1.12 | 1.24 | -0.68 | -0.68 | 17 |
| 173 | 1.18 | 1.17 | -1 | -1 | 21.54 |
| 181 | 1.67 | 1.33 | -2.29 | -2.29 | 37.44 |
| 188 | 7.68 | 5.61 | -12.87 | -12.87 | 33.97 |
| 196 | 15.98 | 13.3 | -42.71 | -42.71 | -58.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
