通带频率136~144MHz, DC-125MHz≥40dB, 160-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 136 | ~ | 144 | MHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-125 | MHz≥ | 40 | dB | ||
| 带外抑制 | 160-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

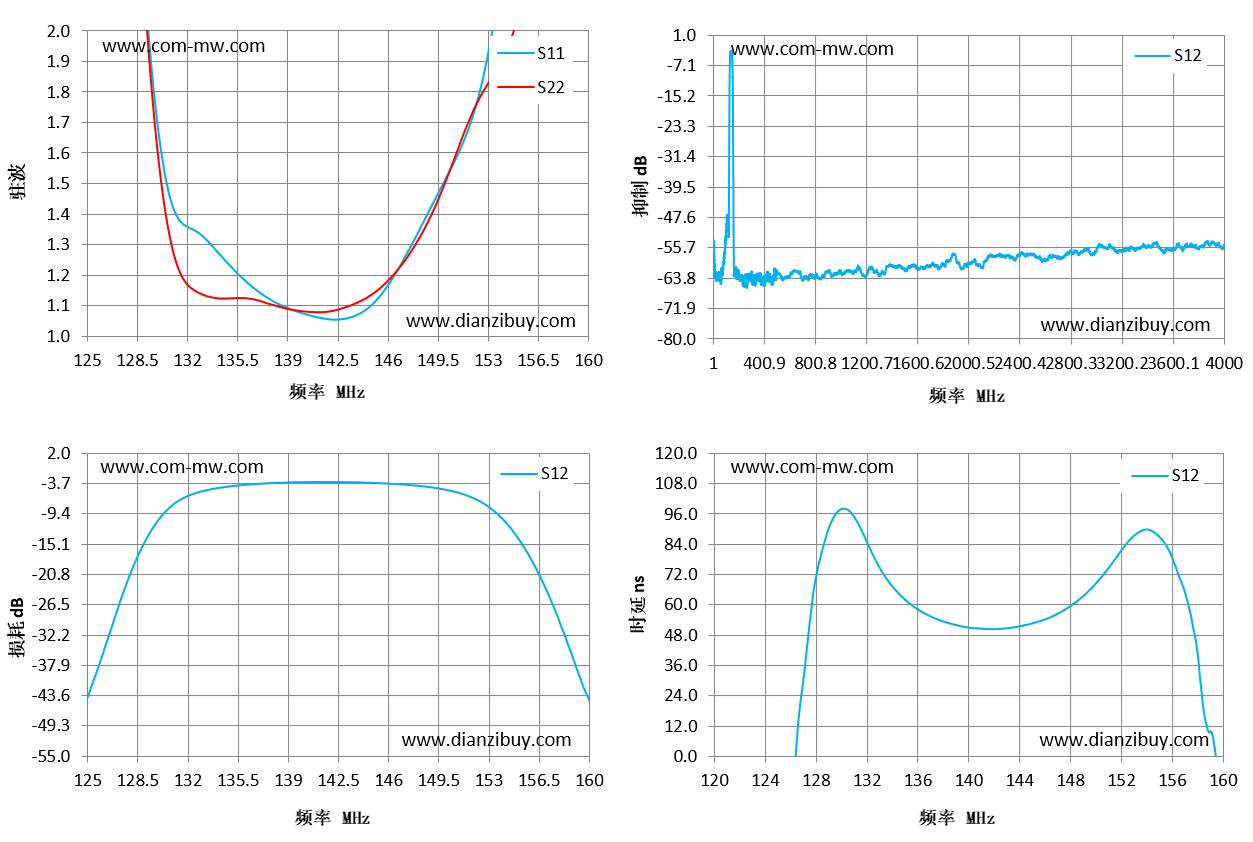

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 125 | 7.79 | 7.29 | -44.63 | -74.33 |
| 128 | 3.08 | 3.02 | -21.29 | 68.31 |
| 130 | 1.69 | 1.6 | -10.75 | 97.8 |
| 133 | 1.33 | 1.14 | -5.27 | 75.76 |
| 135 | 1.23 | 1.12 | -4.29 | 62.61 |
| 138 | 1.12 | 1.1 | -3.65 | 53.71 |
| 140 | 1.08 | 1.08 | -3.49 | 51.17 |
| 143 | 1.06 | 1.09 | -3.47 | 50.75 |
| 145 | 1.1 | 1.14 | -3.62 | 52.6 |
| 148 | 1.32 | 1.3 | -4.13 | 59.27 |
| 150 | 1.51 | 1.49 | -4.86 | 68.01 |
| 153 | 1.91 | 1.82 | -7.96 | 86.99 |
| 155 | 2.61 | 2.02 | -13.46 | 87.55 |
| 158 | 4.5 | 3.11 | -29.49 | 44.79 |
| 160 | 6.02 | 4.59 | -43.82 | -20.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
