通带频率100~180MHz, DC-85MHz≥40dB, 200-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 100 | ~ | 180 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.3 | dB | ||
| 带外抑制 | DC-85 | MHz≥ | 40 | dB | ||
| 带外抑制 | 200-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

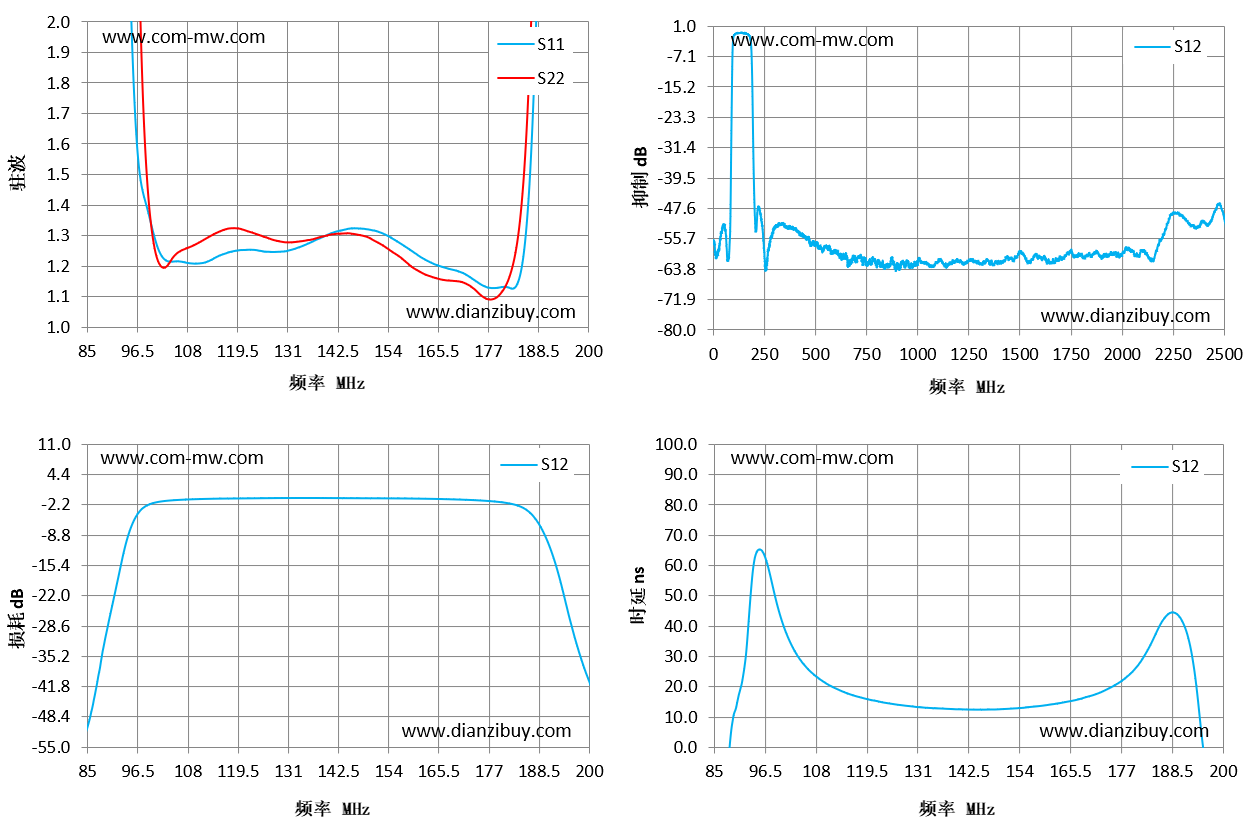

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 85 | 19.01 | 35.94 | -51.13 | -62.14 |
| 93 | 3.66 | 8.33 | -14.47 | 45.63 |
| 101 | 1.27 | 1.23 | -1.67 | 38.99 |
| 110 | 1.21 | 1.27 | -1 | 21.53 |
| 118 | 1.25 | 1.32 | -0.86 | 16.65 |
| 126 | 1.25 | 1.29 | -0.78 | 14.31 |
| 134 | 1.26 | 1.28 | -0.74 | 13.11 |
| 143 | 1.32 | 1.31 | -0.77 | 12.6 |
| 151 | 1.32 | 1.28 | -0.81 | 12.82 |
| 159 | 1.26 | 1.2 | -0.86 | 13.84 |
| 167 | 1.2 | 1.15 | -0.99 | 15.83 |
| 175 | 1.14 | 1.11 | -1.27 | 20.16 |
| 184 | 1.15 | 1.3 | -2.47 | 35.03 |
| 192 | 5.15 | 6.1 | -13.82 | 37.25 |
| 200 | 18.88 | 17.62 | -40.33 | -25.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
