通带频率95~185MHz, DC-80MHz≥40dB, 205-1000MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 95 | ~ | 185 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 205-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

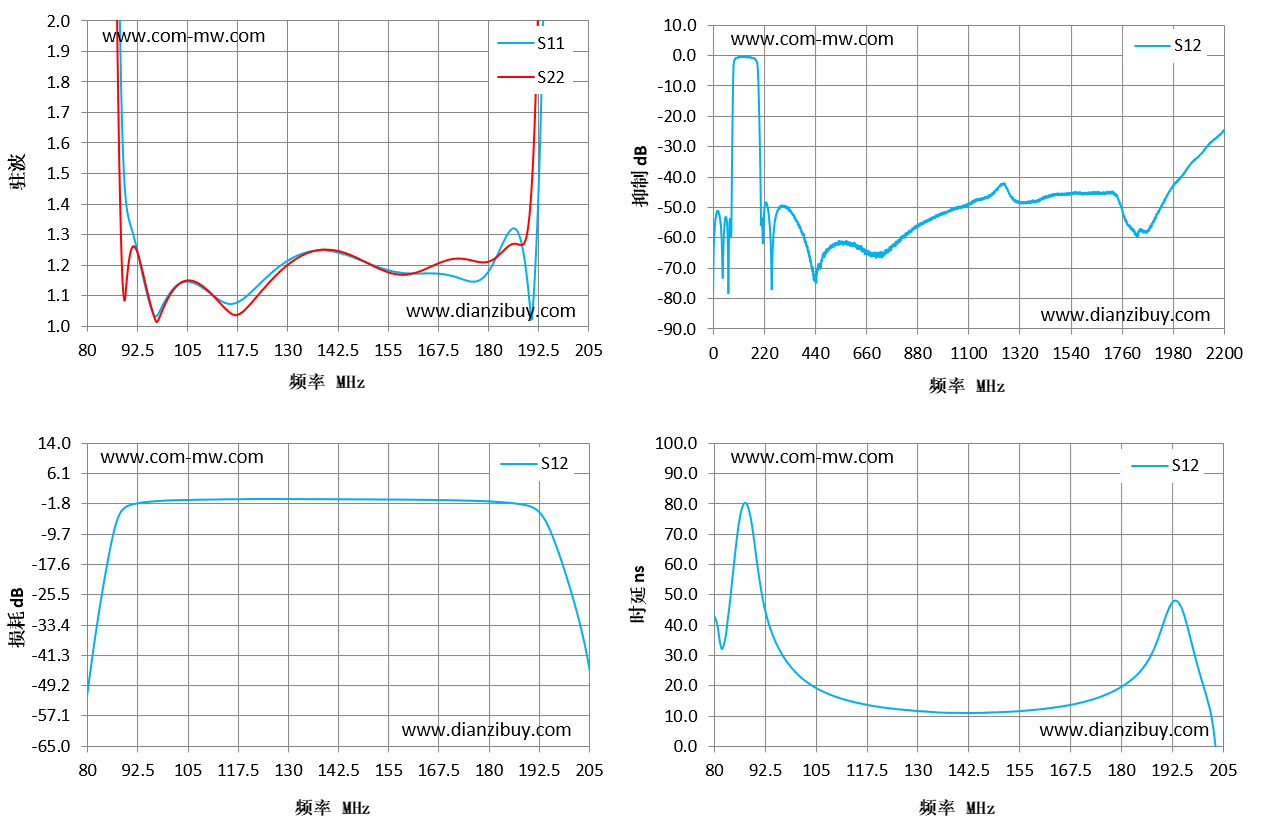

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 80 | 22.23 | 14.45 | -51.64 | 43.18 |
| 89 | 1.6 | 1.14 | -3.03 | 75.94 |
| 98 | 1.04 | 1.02 | -0.96 | 27.9 |
| 107 | 1.14 | 1.15 | -0.66 | 18.01 |
| 116 | 1.07 | 1.04 | -0.5 | 14.16 |
| 125 | 1.16 | 1.13 | -0.44 | 12.3 |
| 134 | 1.24 | 1.23 | -0.48 | 11.32 |
| 143 | 1.24 | 1.24 | -0.52 | 11.04 |
| 151 | 1.2 | 1.2 | -0.56 | 11.35 |
| 160 | 1.17 | 1.17 | -0.62 | 12.23 |
| 169 | 1.17 | 1.21 | -0.75 | 14.07 |
| 178 | 1.15 | 1.21 | -0.99 | 18.07 |
| 187 | 1.32 | 1.27 | -1.65 | 28.94 |
| 196 | 3.72 | 6.29 | -10.19 | 41.46 |
| 205 | 12.32 | 24.39 | -43.75 | -43.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
