通带频率1400~1700MHz, DC-1120MHz≥40dB, 2040-5000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1400 | ~ | 1700 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 0.5 | dB | ||||
| 带外抑制 | DC-1120 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2040-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

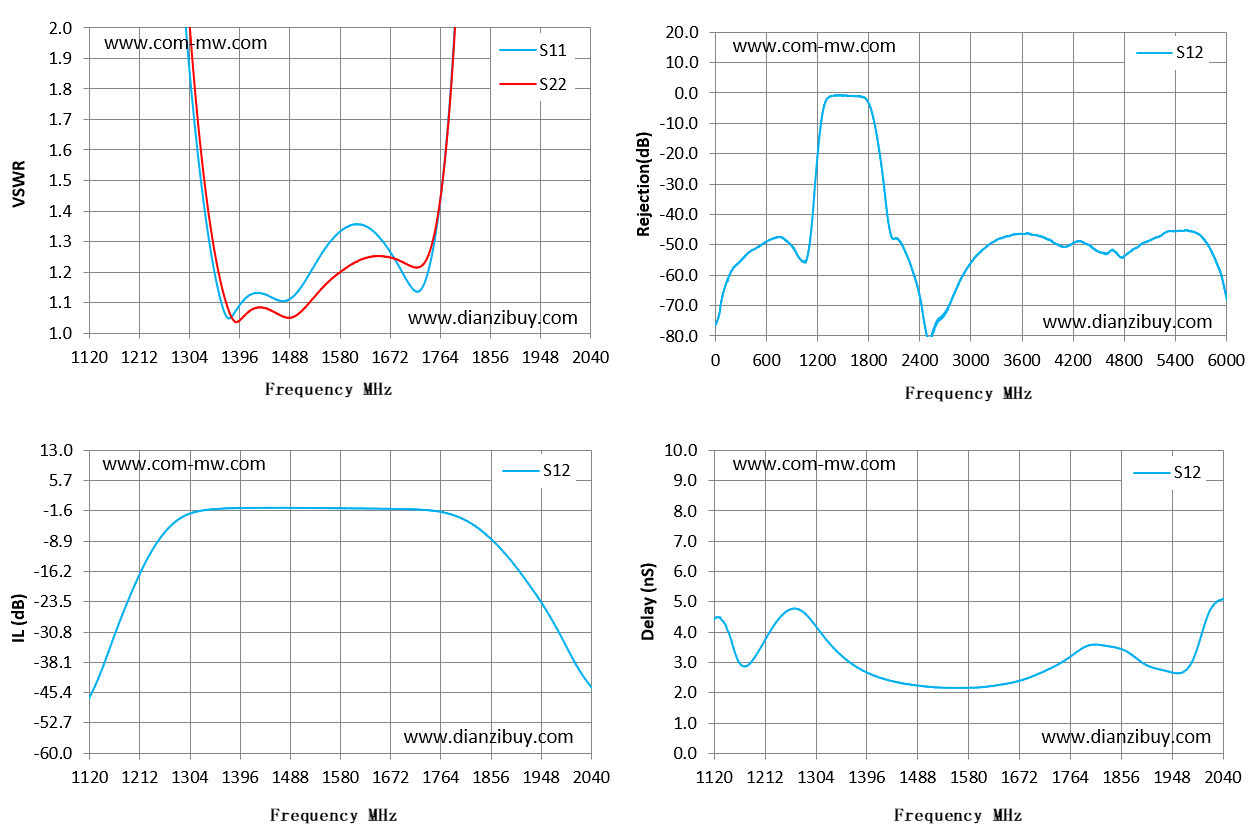

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1120 | 60.95 | 31.26 | -46.53 | 4.42 |
| 1186 | 24.76 | 23.03 | -24.62 | 2.99 |
| 1251 | 4.64 | 6.04 | -7.84 | 4.69 |
| 1317 | 1.63 | 1.74 | -1.77 | 3.89 |
| 1383 | 1.06 | 1.05 | -0.95 | 2.79 |
| 1449 | 1.12 | 1.08 | -0.87 | 2.35 |
| 1514 | 1.16 | 1.08 | -0.9 | 2.19 |
| 1580 | 1.33 | 1.2 | -0.98 | 2.16 |
| 1646 | 1.33 | 1.25 | -1.07 | 2.29 |
| 1711 | 1.15 | 1.22 | -1.23 | 2.66 |
| 1777 | 1.65 | 1.64 | -2.22 | 3.36 |
| 1843 | 5.33 | 5.47 | -6.84 | 3.5 |
| 1909 | 13.51 | 13.18 | -16.36 | 2.85 |
| 1974 | 17.18 | 13.81 | -29.34 | 2.76 |
| 2040 | 19.53 | 12.78 | -44.01 | 5.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
