通带频率1400~1700MHz, DC-1120MHz≥40dB, 2000-4200MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1400 | ~ | 1700 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1120 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2000-4200 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

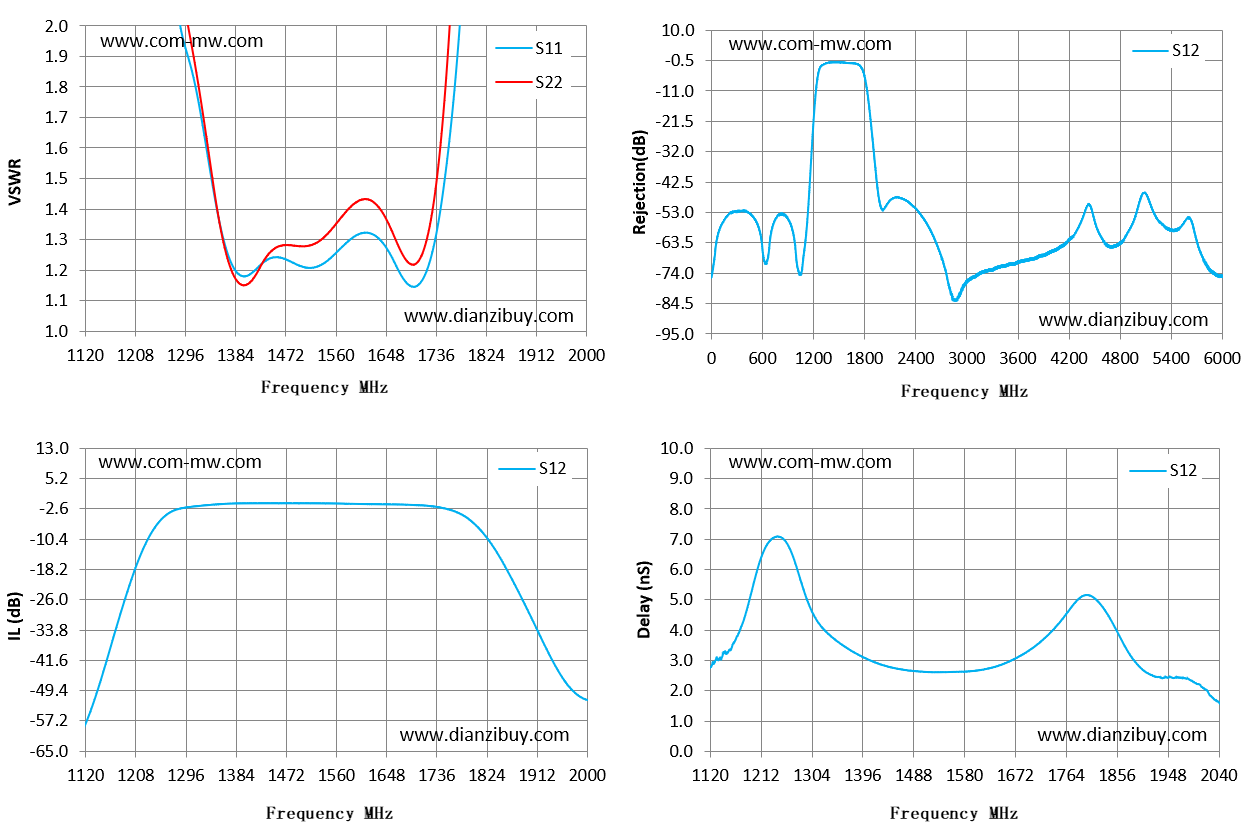

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1120 | 37.9 | 22.38 | -57.93 | 2.78 |
| 1183 | 20.45 | 11.35 | -28.68 | 4.46 |
| 1246 | 4.33 | 3.83 | -6.48 | 7.08 |
| 1309 | 1.84 | 1.91 | -2.01 | 4.44 |
| 1371 | 1.25 | 1.23 | -1.27 | 3.37 |
| 1434 | 1.23 | 1.23 | -1.16 | 2.84 |
| 1497 | 1.21 | 1.28 | -1.16 | 2.64 |
| 1560 | 1.26 | 1.35 | -1.24 | 2.62 |
| 1623 | 1.32 | 1.43 | -1.39 | 2.73 |
| 1686 | 1.15 | 1.23 | -1.55 | 3.21 |
| 1749 | 1.47 | 1.72 | -2.46 | 4.19 |
| 1811 | 3.29 | 5.07 | -7.77 | 5.1 |
| 1874 | 8.66 | 11.12 | -22.43 | 3.34 |
| 1937 | 16.26 | 14.6 | -41.12 | 2.42 |
| 2000 | 23.89 | 17.98 | -51.8 | 2.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
