通带频率1600~2000MHz, DC-1300MHz≥40dB, 2300-5000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1600 | ~ | 2000 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1300 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2300-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

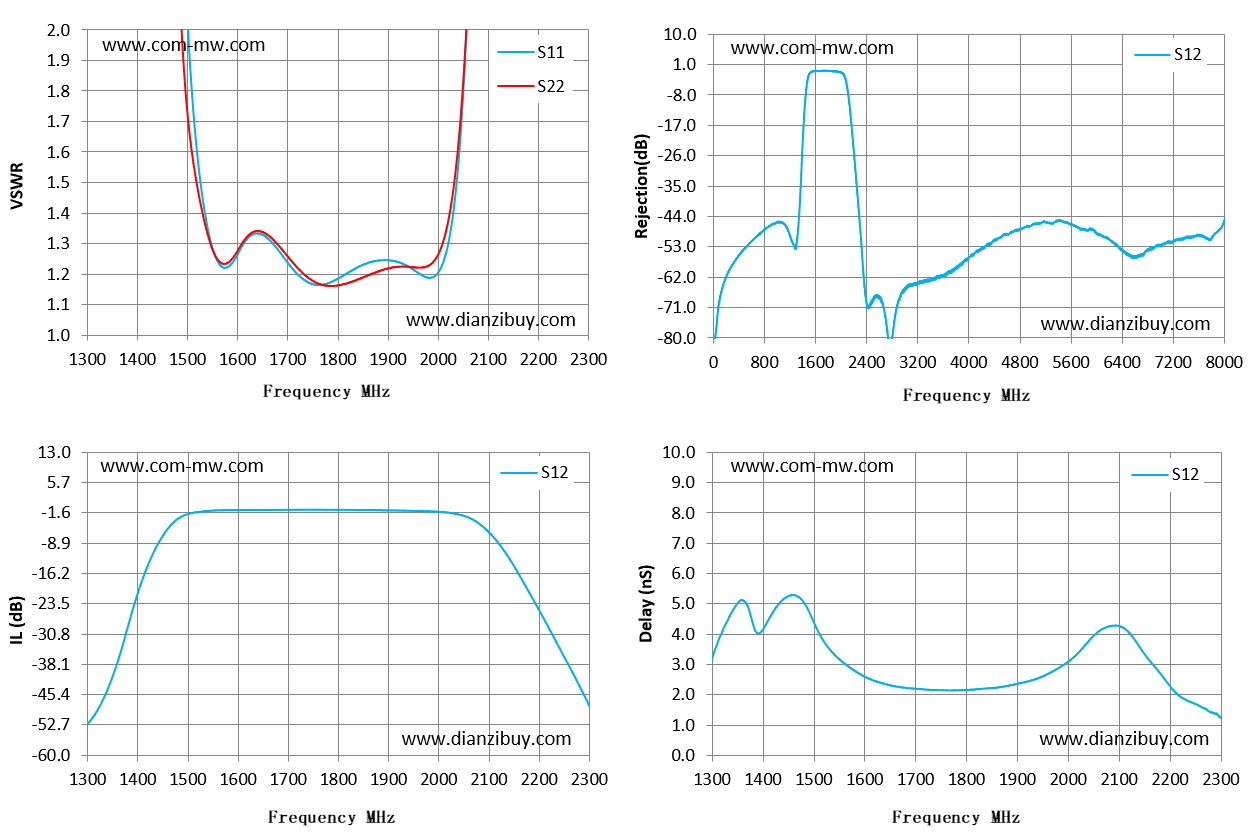

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1300 | 97.17 | 47.88 | -52.39 | 3.19 |
| 1371 | 46.39 | 25.48 | -32.97 | 4.87 |
| 1443 | 10.61 | 6.06 | -8.49 | 5.19 |
| 1514 | 1.69 | 1.54 | -1.52 | 3.92 |
| 1586 | 1.23 | 1.24 | -0.94 | 2.73 |
| 1657 | 1.32 | 1.33 | -0.91 | 2.29 |
| 1729 | 1.19 | 1.2 | -0.85 | 2.16 |
| 1800 | 1.18 | 1.16 | -0.87 | 2.16 |
| 1871 | 1.24 | 1.2 | -0.95 | 2.26 |
| 1943 | 1.22 | 1.22 | -1.1 | 2.56 |
| 2014 | 1.26 | 1.33 | -1.49 | 3.29 |
| 2086 | 3.84 | 3.36 | -4.75 | 4.28 |
| 2157 | 14.67 | 10.06 | -15.82 | 3.19 |
| 2229 | 27.22 | 17.78 | -31.59 | 1.85 |
| 2300 | 35.21 | 24.17 | -48.08 | 1.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
