通带频率1600~2000MHz, DC-1300MHz≥40dB, 2300-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1600 | ~ | 2000 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1300 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2300-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

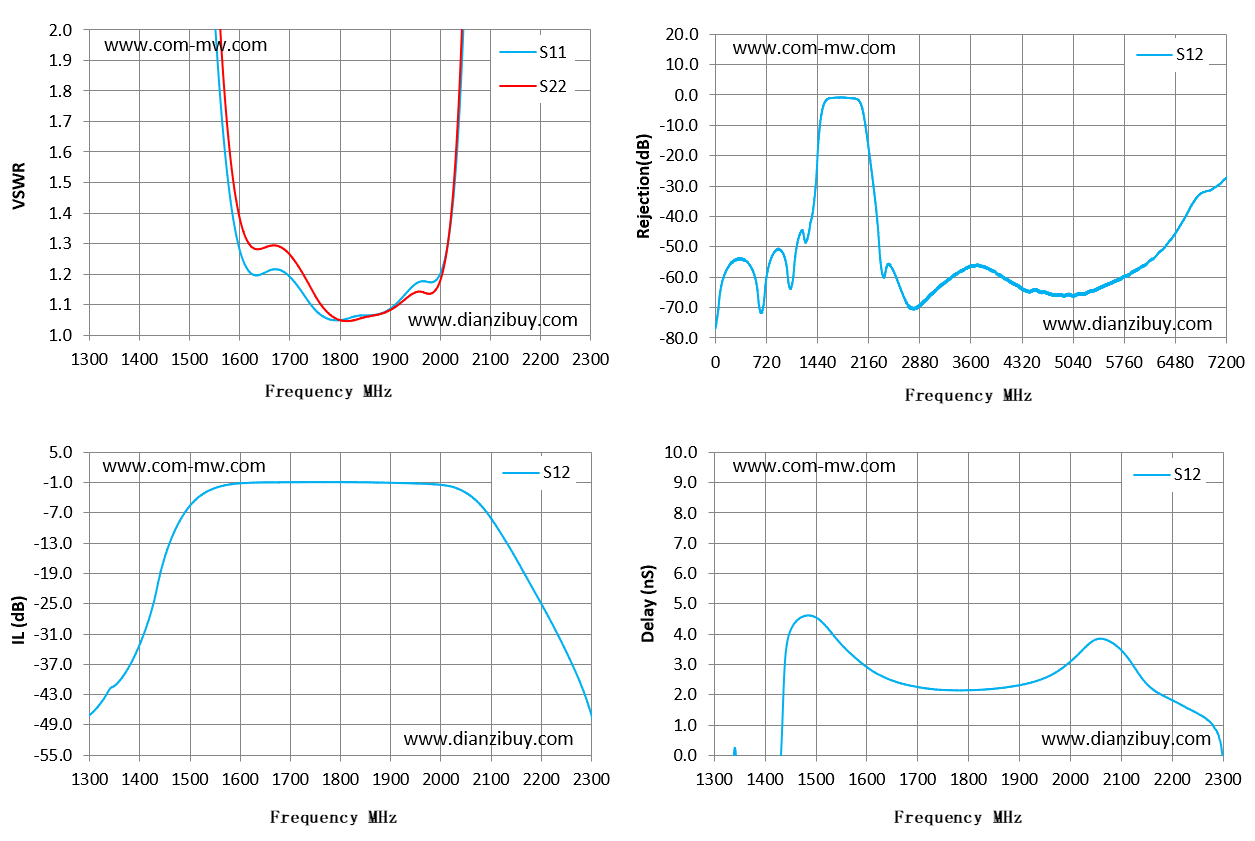

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1300 | 41.37 | 13.36 | -47.07 | -2.2 |
| 1371 | 21.19 | 15.88 | -38.75 | -2.05 |
| 1443 | 9.14 | 16.89 | -18.21 | 3.65 |
| 1514 | 3.37 | 4.77 | -4.13 | 4.36 |
| 1586 | 1.39 | 1.52 | -1.28 | 3.1 |
| 1657 | 1.21 | 1.29 | -0.97 | 2.43 |
| 1729 | 1.13 | 1.19 | -0.92 | 2.19 |
| 1800 | 1.05 | 1.05 | -0.92 | 2.15 |
| 1871 | 1.07 | 1.07 | -0.99 | 2.24 |
| 1943 | 1.16 | 1.13 | -1.15 | 2.51 |
| 2014 | 1.29 | 1.29 | -1.65 | 3.31 |
| 2086 | 4.99 | 5.91 | -6.22 | 3.67 |
| 2157 | 15.18 | 24.2 | -17.3 | 2.25 |
| 2229 | 20.41 | 50.66 | -30.32 | 1.56 |
| 2300 | 20.06 | 81.81 | -46.94 | -0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
