通带频率1500~2100MHz, DC-1200MHz≥40dB, 2520-5000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1500 | ~ | 2100 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1200 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2520-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+75℃设计保证 |
| 质量等级 | 工业级 |

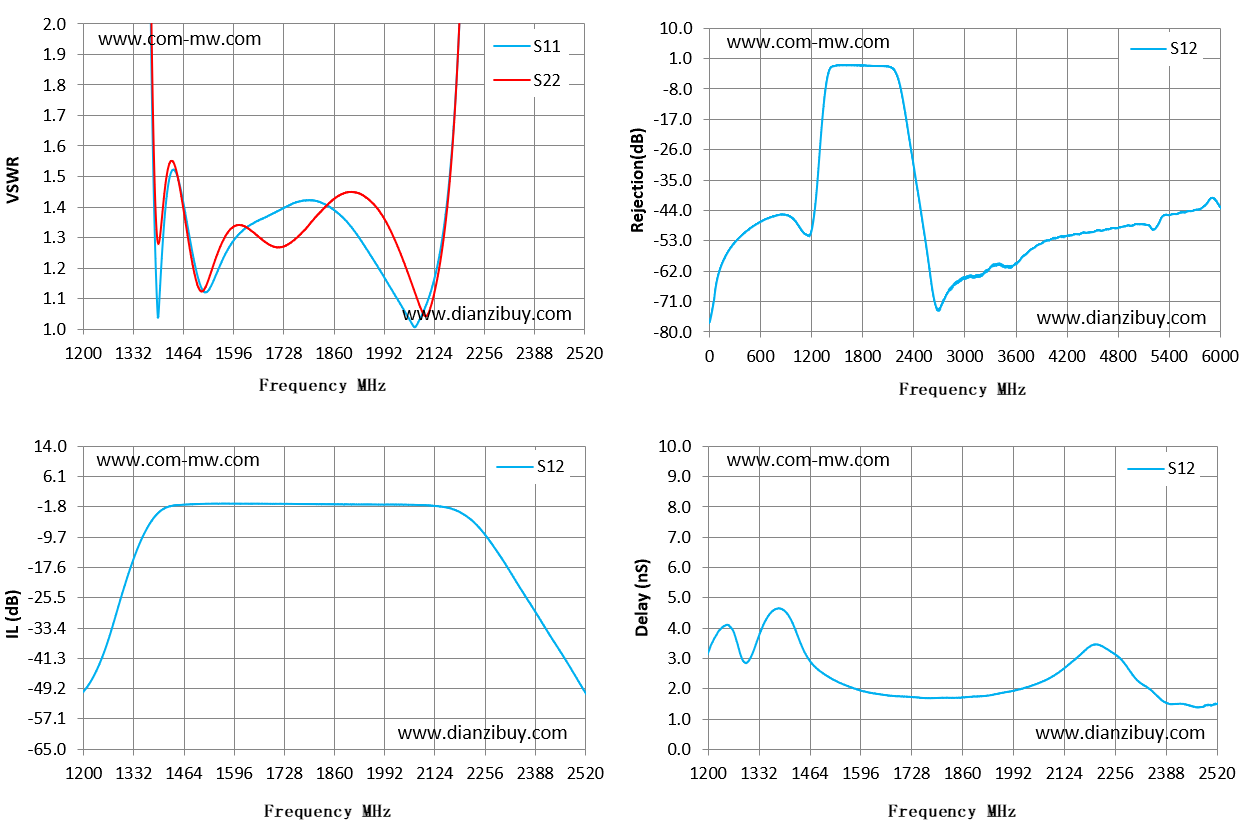

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1200 | 33.94 | 87.87 | -49.9 | -49.9 | 3.2 |
| 1294 | 20.36 | 33.72 | -26.96 | -26.96 | 2.88 |
| 1389 | 1.29 | 1.45 | -4.19 | -4.19 | 4.64 |
| 1483 | 1.28 | 1.25 | -1.14 | -1.14 | 2.66 |
| 1577 | 1.25 | 1.31 | -0.97 | -0.97 | 2.02 |
| 1671 | 1.36 | 1.29 | -0.99 | -0.99 | 1.77 |
| 1766 | 1.42 | 1.3 | -1.05 | -1.05 | 1.69 |
| 1860 | 1.39 | 1.43 | -1.14 | -1.14 | 1.71 |
| 1954 | 1.25 | 1.42 | -1.19 | -1.19 | 1.84 |
| 2049 | 1.05 | 1.2 | -1.24 | -1.24 | 2.14 |
| 2143 | 1.28 | 1.24 | -1.76 | -1.76 | 2.87 |
| 2237 | 4.24 | 4.6 | -6.8 | -6.8 | 3.29 |
| 2331 | 10.86 | 14.87 | -20.15 | -20.15 | 2.11 |
| 2426 | 16.68 | 23.29 | -35.16 | -35.16 | 1.5 |
| 2520 | 24.22 | 32.6 | -50.25 | -50.25 | 1.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
