通带频率1500~2100MHz, DC-1200MHz≥40dB, 2520-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1500 | ~ | 2100 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1200 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2520-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

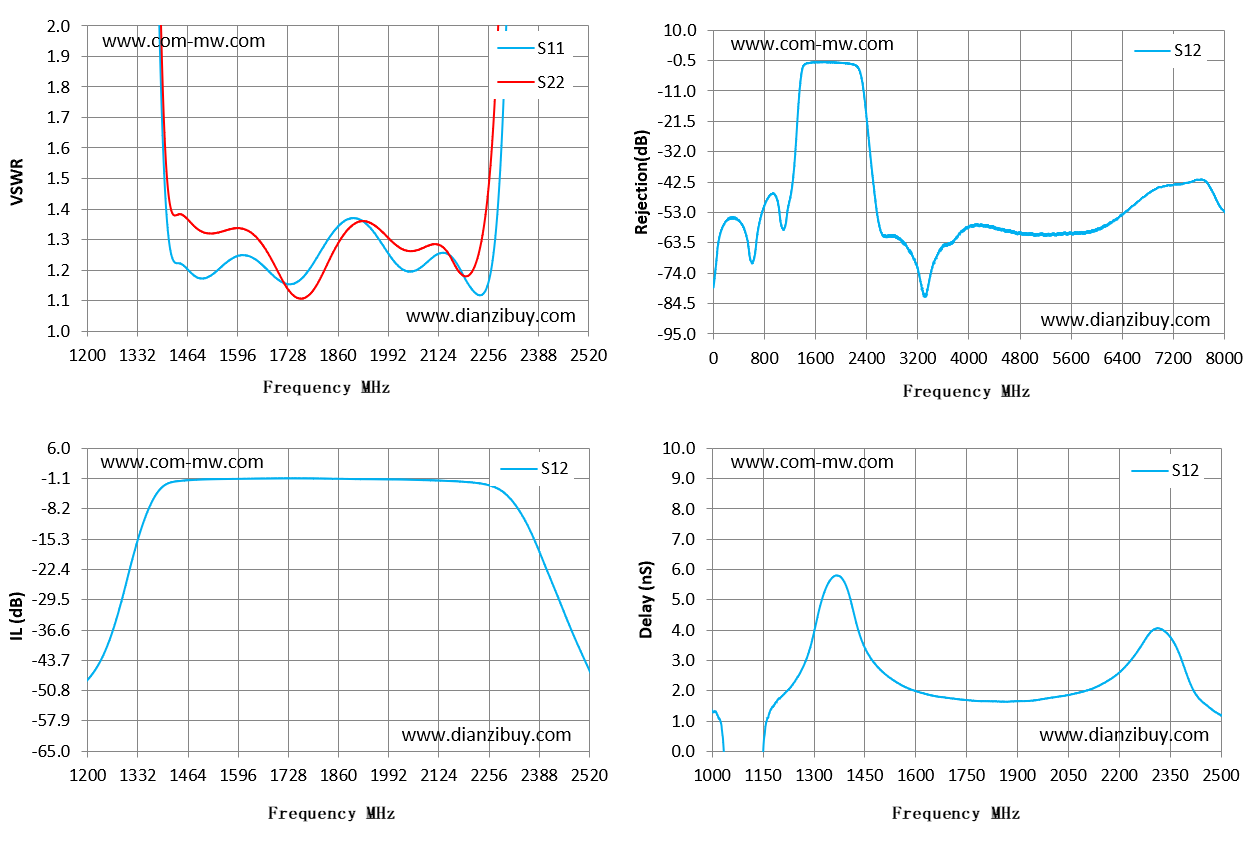

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1200 | 30.19 | 25.29 | -48.25 | 1.77 |
| 1294 | 13.63 | 18.11 | -28.21 | 3.62 |
| 1389 | 2.05 | 2.32 | -3.81 | 5.61 |
| 1483 | 1.18 | 1.34 | -1.4 | 2.85 |
| 1577 | 1.23 | 1.33 | -1.18 | 2.08 |
| 1671 | 1.2 | 1.26 | -1.1 | 1.8 |
| 1766 | 1.17 | 1.11 | -1.07 | 1.68 |
| 1860 | 1.34 | 1.29 | -1.15 | 1.64 |
| 1954 | 1.33 | 1.35 | -1.26 | 1.69 |
| 2049 | 1.19 | 1.26 | -1.38 | 1.86 |
| 2143 | 1.26 | 1.27 | -1.64 | 2.18 |
| 2237 | 1.12 | 1.29 | -2.3 | 3.04 |
| 2331 | 3.53 | 5.62 | -7.99 | 3.99 |
| 2426 | 14.42 | 32.19 | -26.36 | 1.88 |
| 2520 | 25.3 | 82.53 | -46.04 | 1.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
