通带频率1805~1920MHz, DC-1690MHz≥35dB, 2035-5000MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1805 | ~ | 1920 | MHz | ||
| 通带损耗 | 5 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-1690 | MHz≥ | 35 | dB | ||
| 带外抑制 | 2035-5000 | MHz≥ | 35 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

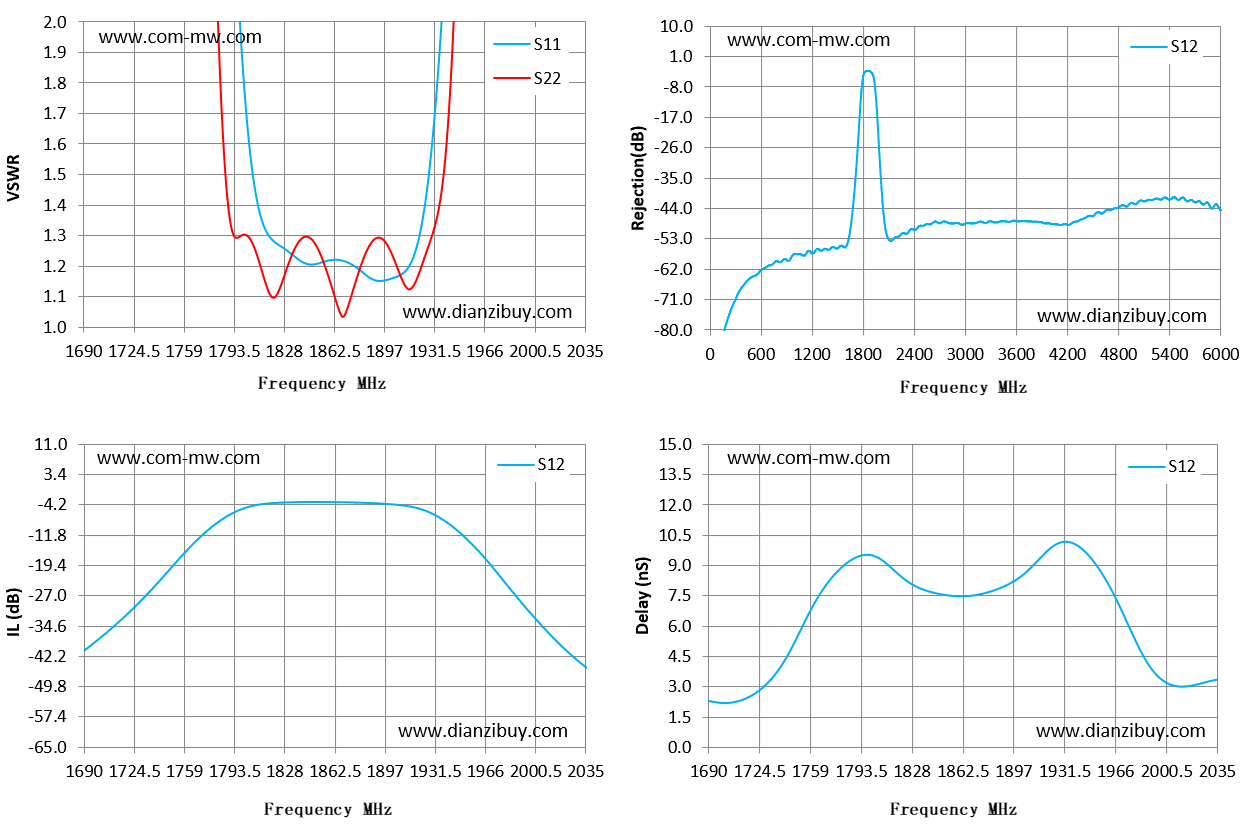

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1690 | 28.22 | 41.15 | -40.88 | -40.88 | 2.3 |
| 1715 | 23.37 | 28.28 | -33.31 | -33.31 | 2.39 |
| 1739 | 16.63 | 18.56 | -24.57 | -24.57 | 3.96 |
| 1764 | 8.47 | 7.49 | -14.47 | -14.47 | 7.36 |
| 1789 | 2.99 | 1.44 | -6.92 | -6.92 | 9.34 |
| 1813 | 1.35 | 1.19 | -3.9 | -3.9 | 8.96 |
| 1838 | 1.22 | 1.28 | -3.38 | -3.38 | 7.74 |
| 1863 | 1.22 | 1.1 | -3.39 | -3.39 | 7.47 |
| 1887 | 1.16 | 1.27 | -3.61 | -3.61 | 7.84 |
| 1912 | 1.18 | 1.13 | -4.33 | -4.33 | 9.11 |
| 1936 | 1.94 | 1.42 | -7.49 | -7.49 | 10.13 |
| 1961 | 4.79 | 5.1 | -15.36 | -15.36 | 8.11 |
| 1986 | 9.01 | 12.05 | -26.27 | -26.27 | 4.39 |
| 2010 | 12.54 | 18.96 | -36.23 | -36.23 | 3 |
| 2035 | 15.41 | 23.01 | -44.65 | -44.65 | 3.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
