通带频率1805~1920MHz, DC-1690MHz≥40dB, 2035-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1805 | ~ | 1920 | MHz | ||
| 通带损耗 | 5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1690 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2035-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

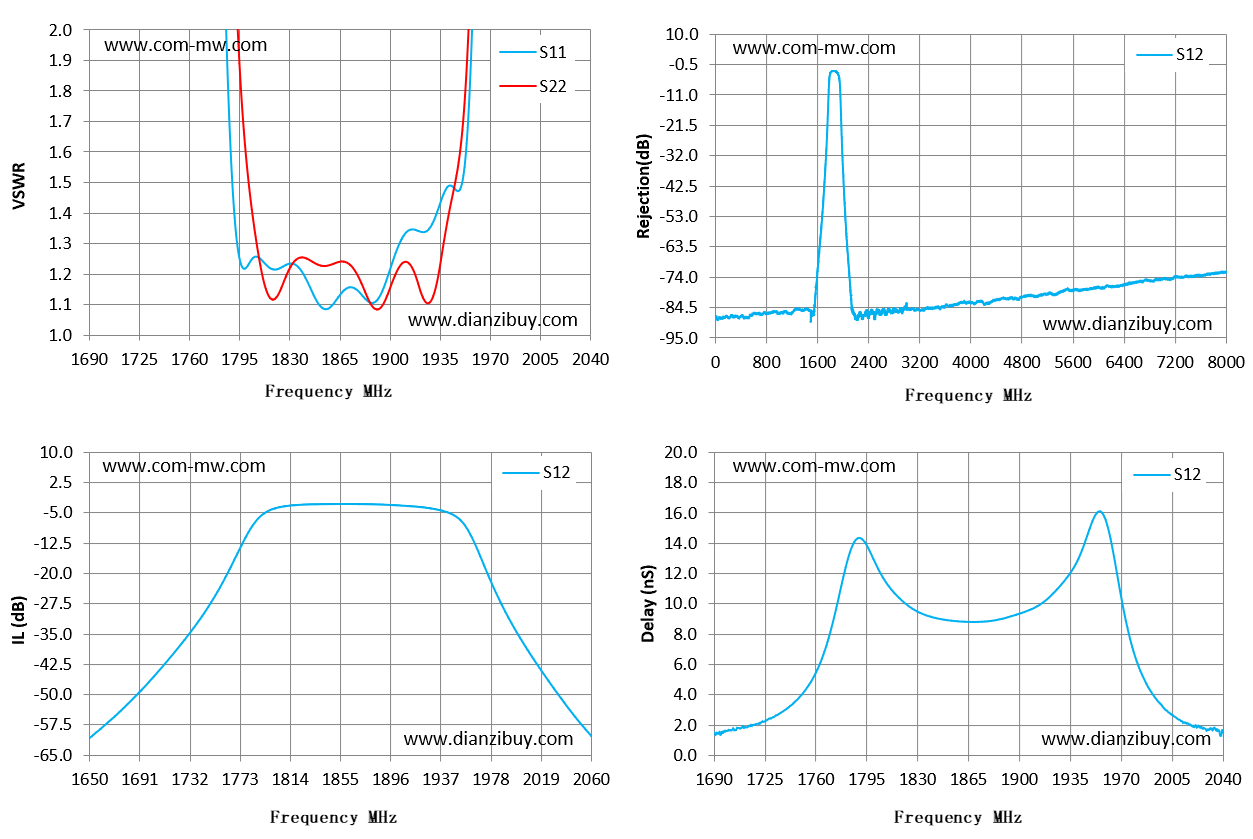

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1690 | 75.73 | 71.75 | -49.71 | 1.51 |
| 1715 | 43.24 | 50.49 | -41.17 | 1.98 |
| 1740 | 22.29 | 30.86 | -31.42 | 3.12 |
| 1765 | 8.45 | 13.29 | -18.74 | 6.63 |
| 1790 | 1.49 | 2.46 | -5.82 | 14.36 |
| 1815 | 1.22 | 1.13 | -3.22 | 10.59 |
| 1840 | 1.2 | 1.25 | -2.91 | 9.13 |
| 1865 | 1.13 | 1.24 | -2.87 | 8.82 |
| 1890 | 1.11 | 1.08 | -3.03 | 9.08 |
| 1915 | 1.35 | 1.23 | -3.48 | 10.02 |
| 1940 | 1.48 | 1.37 | -4.7 | 12.9 |
| 1965 | 3.76 | 4.07 | -12.86 | 13.01 |
| 1990 | 14.38 | 12.76 | -29.59 | 4.28 |
| 2015 | 27.83 | 21.3 | -42.22 | 2.14 |
| 2040 | 43.34 | 29.39 | -52.92 | 1.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
