通带频率240~270MHz, DC-210MHz≥40dB, 310-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 240 | ~ | 270 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-210 | MHz≥ | 40 | dB | ||
| 带外抑制 | 310-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

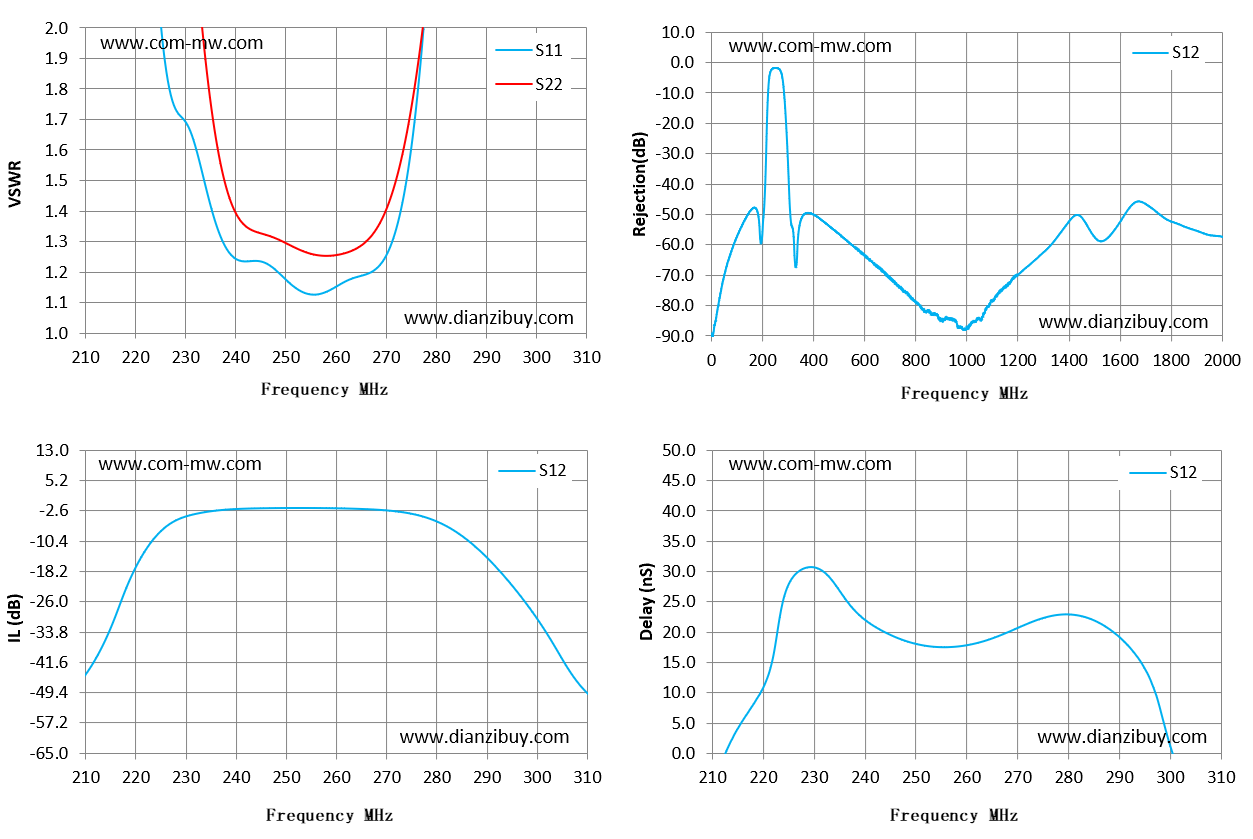

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 210 | 14.56 | 45.94 | -44.71 | -44.71 | -6.69 |
| 217 | 6.47 | 24.23 | -26.4 | -26.4 | 6.67 |
| 224 | 2.3 | 7.72 | -9.4 | -9.4 | 25 |
| 231 | 1.66 | 2.47 | -3.59 | -3.59 | 30.44 |
| 239 | 1.26 | 1.44 | -2.14 | -2.14 | 22.88 |
| 246 | 1.23 | 1.32 | -1.84 | -1.84 | 19.19 |
| 253 | 1.14 | 1.27 | -1.78 | -1.78 | 17.67 |
| 260 | 1.15 | 1.25 | -1.86 | -1.86 | 17.85 |
| 267 | 1.2 | 1.32 | -2.15 | -2.15 | 19.65 |
| 274 | 1.48 | 1.63 | -3.01 | -3.01 | 22.06 |
| 281 | 2.87 | 2.55 | -5.72 | -5.72 | 22.91 |
| 289 | 7.22 | 4.7 | -13.17 | -13.17 | 19.98 |
| 296 | 12.85 | 7.66 | -22.99 | -22.99 | 12.71 |
| 303 | 19.2 | 11.81 | -36.3 | -36.3 | -4.45 |
| 310 | 25.41 | 16.4 | -49.36 | -49.36 | -9.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
