通带频率240~270MHz, DC-210MHz≥40dB, 310-1000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 240 | ~ | 270 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-210 | MHz≥ | 40 | dB | ||
| 带外抑制 | 310-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

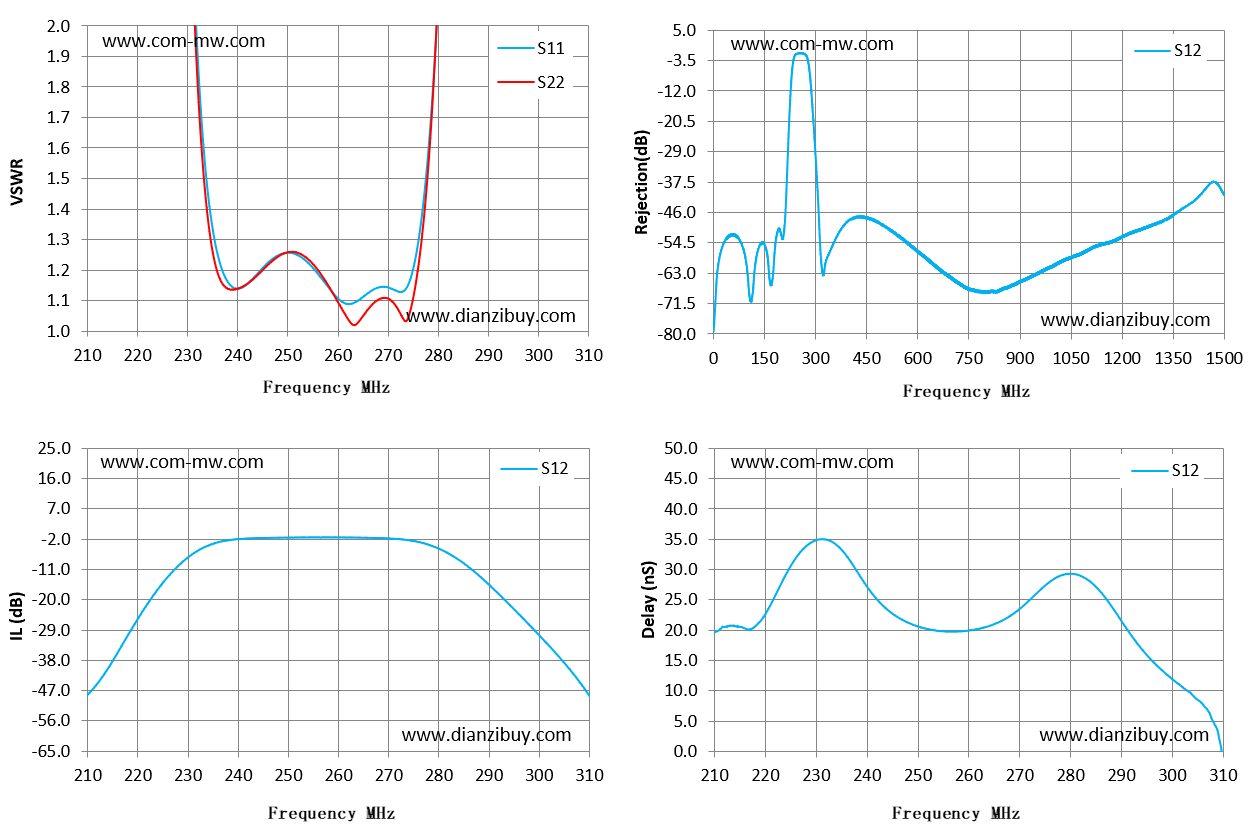

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 210 | 24.17 | 13.17 | -48.22 | -48.22 | 19.62 |
| 217 | 16.46 | 11.24 | -33.31 | -33.31 | 20.11 |
| 224 | 8.61 | 7.73 | -16.95 | -16.95 | 29.05 |
| 231 | 2.28 | 2.18 | -6.35 | -6.35 | 35 |
| 239 | 1.14 | 1.14 | -2.14 | -2.14 | 28.46 |
| 246 | 1.22 | 1.22 | -1.63 | -1.63 | 22.16 |
| 253 | 1.24 | 1.25 | -1.5 | -1.5 | 20 |
| 260 | 1.11 | 1.1 | -1.5 | -1.5 | 19.92 |
| 267 | 1.13 | 1.09 | -1.64 | -1.64 | 21.77 |
| 274 | 1.15 | 1.04 | -2.33 | -2.33 | 26.61 |
| 281 | 2.43 | 2.55 | -5.48 | -5.48 | 29.22 |
| 289 | 6.9 | 11.83 | -14.16 | -14.16 | 22.76 |
| 296 | 9.62 | 25.12 | -24.26 | -24.26 | 15.01 |
| 303 | 11.95 | 38.88 | -35.32 | -35.32 | 10 |
| 310 | 14.63 | 54.14 | -48.54 | -48.54 | -1.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
