通带频率200~400MHz, DC-160MHz≥40dB, 480-1500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 200 | ~ | 400 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-160 | MHz≥ | 40 | dB | ||
| 带外抑制 | 480-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1,5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

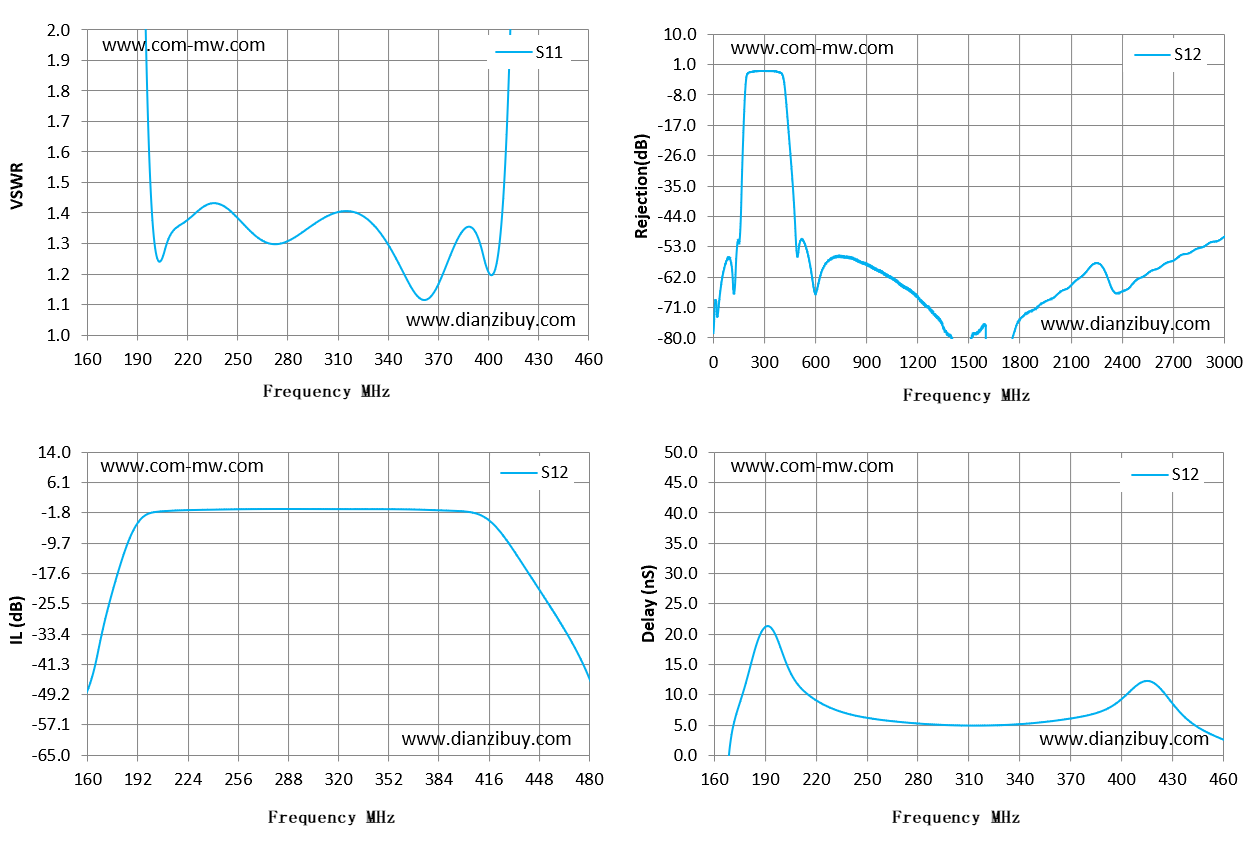

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 160 | 38.7 | -48.28 | -48.28 | -20.87 |
| 181 | 12.64 | -15.77 | -15.77 | 14.37 |
| 203 | 1.24 | -1.58 | -1.58 | 14.83 |
| 224 | 1.4 | -1.06 | -1.06 | 8.4 |
| 246 | 1.41 | -0.89 | -0.89 | 6.37 |
| 267 | 1.3 | -0.78 | -0.78 | 5.56 |
| 289 | 1.34 | -0.75 | -0.75 | 5.08 |
| 310 | 1.4 | -0.77 | -0.77 | 4.89 |
| 331 | 1.36 | -0.79 | -0.79 | 4.99 |
| 353 | 1.17 | -0.81 | -0.81 | 5.43 |
| 374 | 1.22 | -0.95 | -0.95 | 6.25 |
| 396 | 1.28 | -1.27 | -1.27 | 8.39 |
| 417 | 2.88 | -3.84 | -3.84 | 12.2 |
| 439 | 18.12 | -15.71 | -15.71 | 5.92 |
| 460 | 40.96 | -29.11 | -29.11 | 2.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
