通带频率200~400MHz, DC-160MHz≥40dB, 480-1500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 200 | ~ | 400 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-160 | MHz≥ | 40 | dB | ||
| 带外抑制 | 480-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

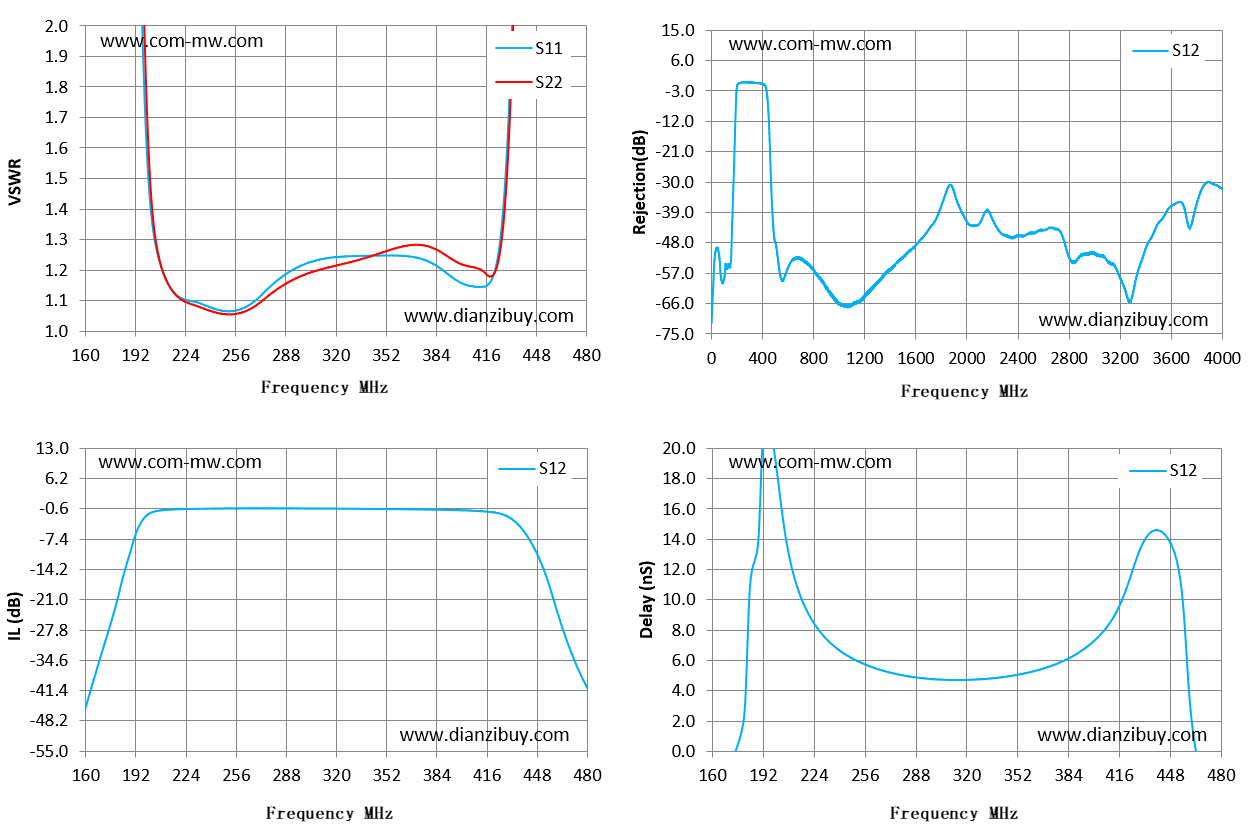

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 160 | 30.11 | 23.08 | -45.38 | -9.77 |
| 183 | 7.07 | 7.16 | -17.21 | 9.39 |
| 206 | 1.26 | 1.27 | -1.06 | 14.27 |
| 229 | 1.1 | 1.09 | -0.61 | 7.75 |
| 251 | 1.06 | 1.05 | -0.52 | 5.97 |
| 274 | 1.13 | 1.1 | -0.5 | 5.15 |
| 297 | 1.21 | 1.18 | -0.52 | 4.78 |
| 320 | 1.24 | 1.21 | -0.55 | 4.71 |
| 343 | 1.25 | 1.25 | -0.61 | 4.9 |
| 366 | 1.25 | 1.28 | -0.7 | 5.39 |
| 389 | 1.2 | 1.25 | -0.82 | 6.41 |
| 411 | 1.14 | 1.2 | -1.09 | 8.62 |
| 434 | 2.24 | 2.13 | -3.44 | 14.25 |
| 457 | 11.19 | 13.4 | -19.01 | 8.58 |
| 480 | 24.73 | 34.98 | -40.68 | -5.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
