通带频率227.2~387.2MHz, DC-184MHz≥40dB, 430-2000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 227.2 | ~ | 387.2 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-184 | MHz≥ | 40 | dB | ||
| 带外抑制 | 430-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

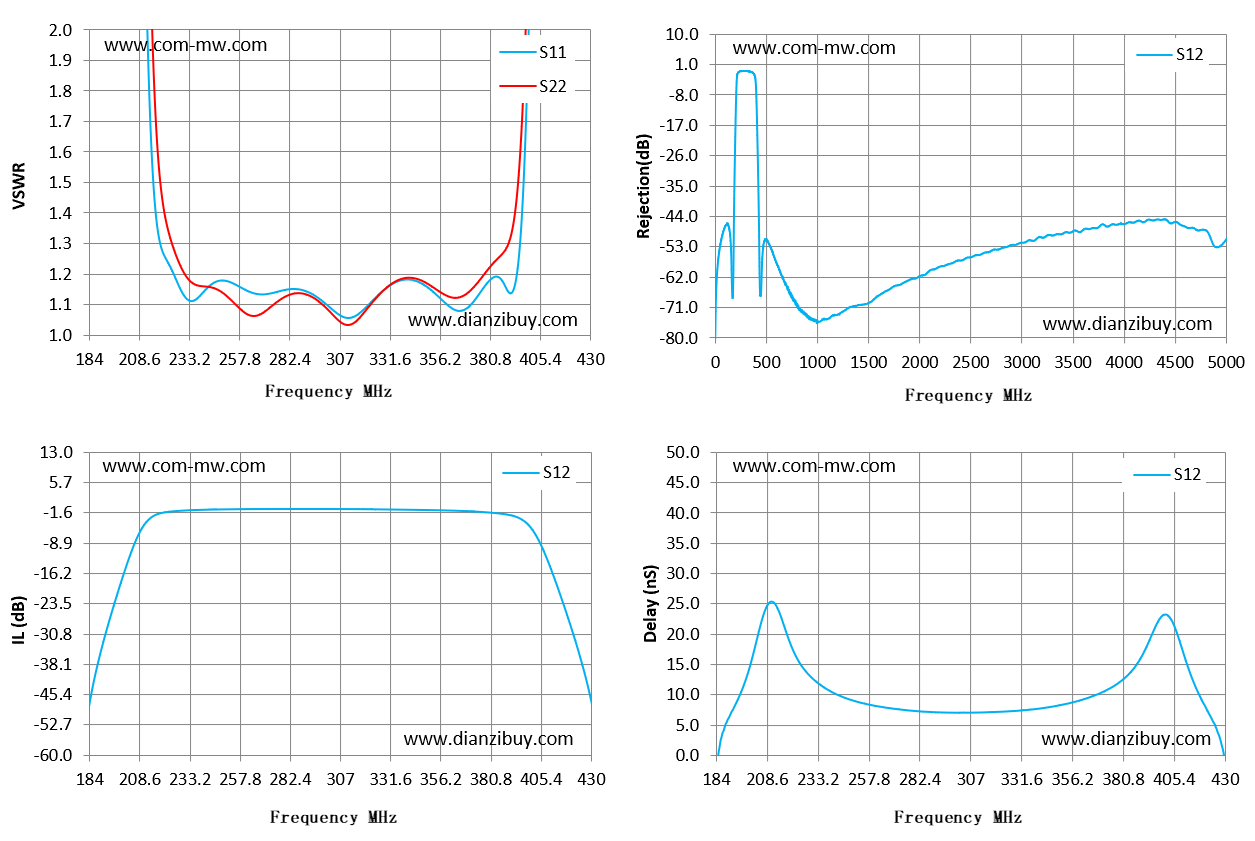

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 184 | 36.32 | 57.4 | -48.32 | -4.92 |
| 202 | 9.58 | 15.96 | -14.88 | 16.9 |
| 219 | 1.3 | 1.51 | -1.8 | 19.08 |
| 237 | 1.12 | 1.16 | -1.01 | 10.94 |
| 254 | 1.17 | 1.12 | -0.84 | 8.61 |
| 272 | 1.13 | 1.09 | -0.78 | 7.55 |
| 289 | 1.15 | 1.14 | -0.77 | 7.08 |
| 307 | 1.06 | 1.05 | -0.78 | 6.99 |
| 325 | 1.12 | 1.12 | -0.85 | 7.2 |
| 342 | 1.18 | 1.19 | -0.96 | 7.74 |
| 360 | 1.1 | 1.13 | -1.13 | 9.03 |
| 377 | 1.15 | 1.19 | -1.5 | 11.54 |
| 395 | 1.25 | 1.52 | -2.97 | 20.14 |
| 412 | 8.87 | 8.61 | -17.13 | 14.61 |
| 430 | 23.9 | 18.85 | -46.27 | -1.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
