通带频率340~360MHz, DC-310MHz≥40dB, 400-1500MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 340 | ~ | 360 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-310 | MHz≥ | 40 | dB | ||
| 带外抑制 | 400-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

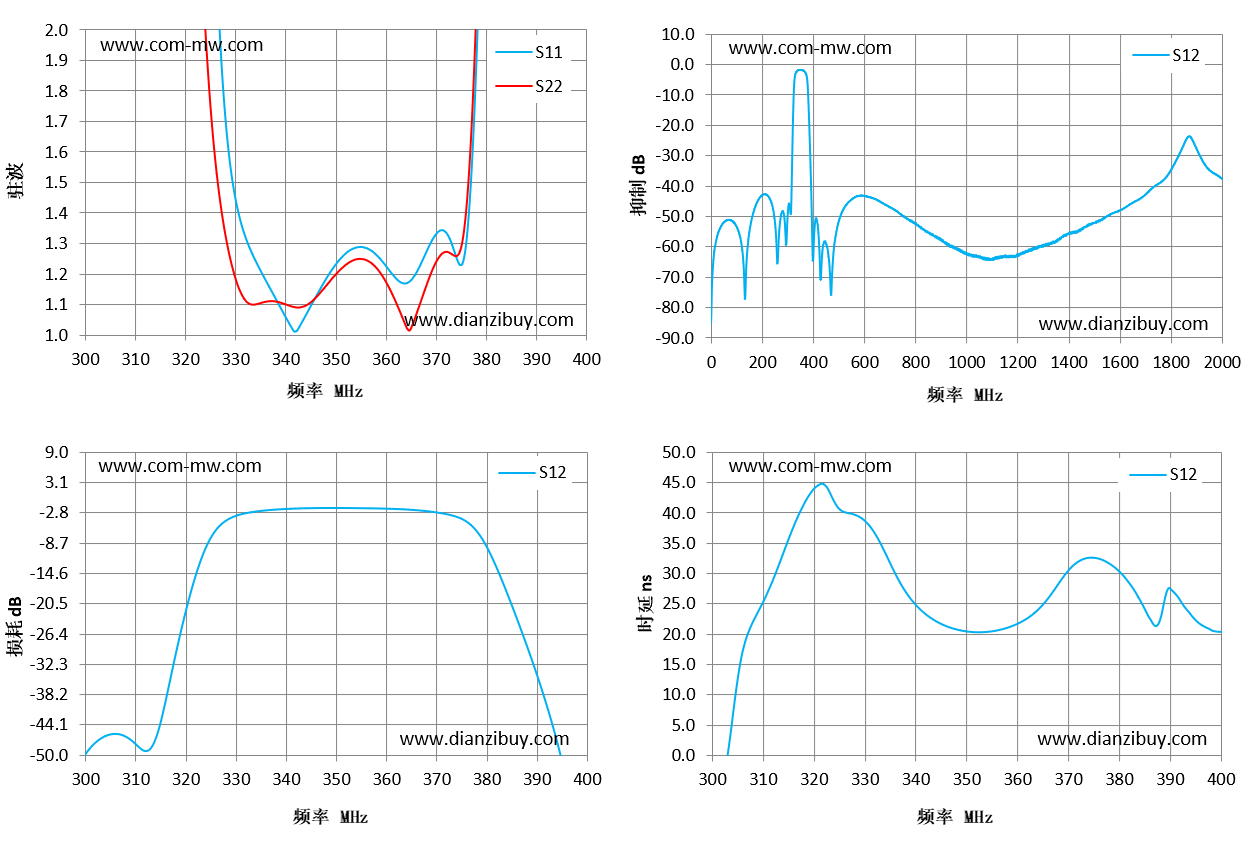

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 300 | 16.54 | 10.82 | -50.07 | -8.38 |
| 307 | 14.52 | 8.54 | -46 | 19.43 |
| 314 | 12.08 | 6.07 | -47.23 | 32.82 |
| 321 | 7.21 | 3.18 | -18.84 | 44.47 |
| 329 | 1.58 | 1.27 | -3.89 | 39.37 |
| 336 | 1.19 | 1.11 | -2.37 | 30.28 |
| 343 | 1.03 | 1.09 | -1.98 | 22.72 |
| 350 | 1.22 | 1.19 | -1.89 | 20.41 |
| 357 | 1.28 | 1.24 | -1.96 | 20.69 |
| 364 | 1.17 | 1.04 | -2.18 | 23.73 |
| 371 | 1.34 | 1.26 | -2.89 | 31.1 |
| 379 | 2.23 | 2.46 | -7.54 | 31.18 |
| 386 | 7.53 | 9.78 | -23.02 | 22.86 |
| 393 | 9.64 | 17.23 | -43.27 | 24.52 |
| 400 | 8.55 | 23.86 | -64.34 | 20.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
