通带频率310~440MHz, DC-240MHz≥40dB, 530-1500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 310 | ~ | 440 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-240 | MHz≥ | 40 | dB | ||
| 带外抑制 | 530-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

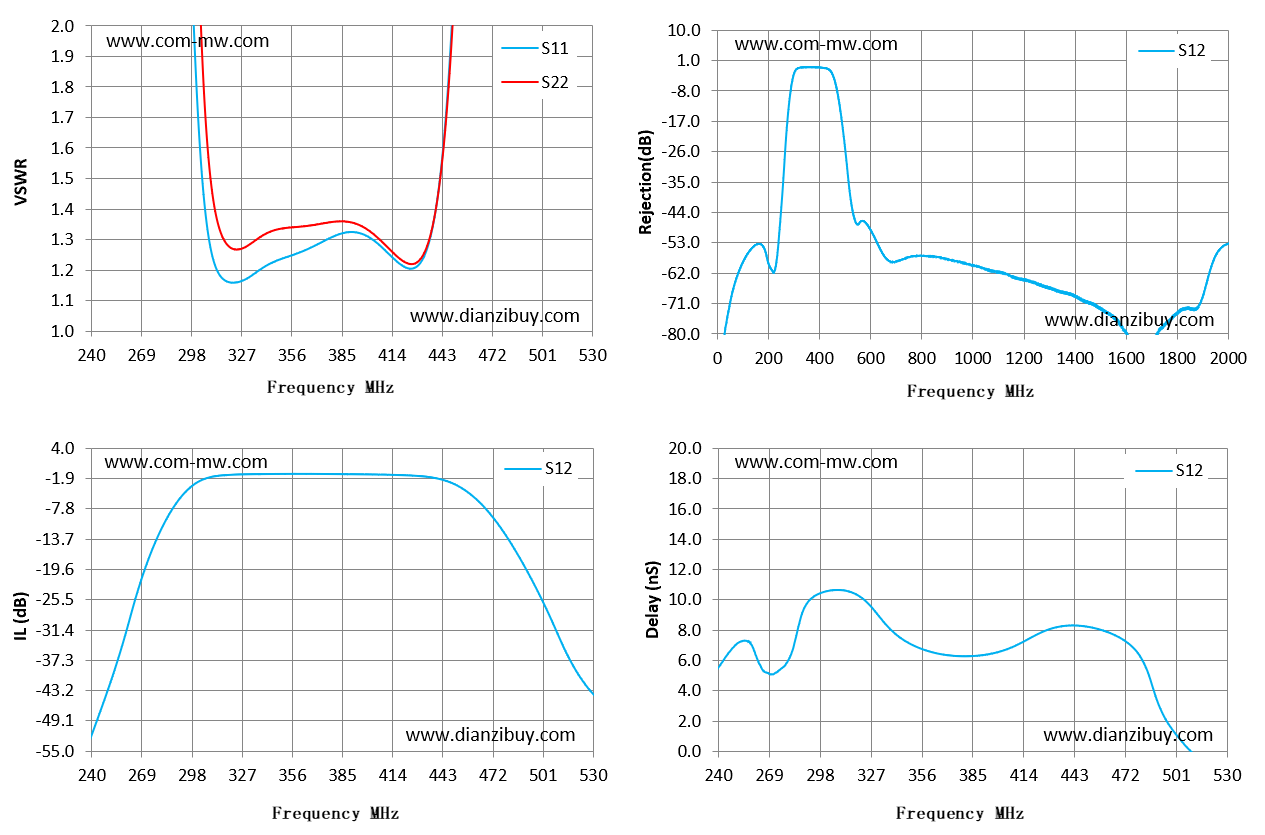

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 240 | 39.81 | 154.83 | -51.88 | -51.88 | 5.53 |
| 261 | 21.28 | 62.65 | -30.73 | -30.73 | 6.52 |
| 281 | 7.66 | 16.43 | -11.2 | -11.2 | 6.3 |
| 302 | 1.69 | 2.26 | -2.48 | -2.48 | 10.57 |
| 323 | 1.16 | 1.27 | -1.13 | -1.13 | 10.02 |
| 344 | 1.22 | 1.33 | -1 | -1 | 7.47 |
| 364 | 1.27 | 1.34 | -0.98 | -0.98 | 6.48 |
| 385 | 1.32 | 1.36 | -1.03 | -1.03 | 6.29 |
| 406 | 1.29 | 1.3 | -1.12 | -1.12 | 6.8 |
| 426 | 1.2 | 1.22 | -1.32 | -1.32 | 7.94 |
| 447 | 1.85 | 1.82 | -2.58 | -2.58 | 8.28 |
| 468 | 6.44 | 5.92 | -7.87 | -7.87 | 7.54 |
| 489 | 17.24 | 14.84 | -18.18 | -18.18 | 3.75 |
| 509 | 31.2 | 25.08 | -31.73 | -31.73 | 0.05 |
| 530 | 46.03 | 34.18 | -43.88 | -43.88 | -1.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
