通带频率65~75MHz, DC-58MHz≥40dB, 82-700MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 65 | ~ | 75 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-58 | MHz≥ | 40 | dB | ||
| 带外抑制 | 82-700 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

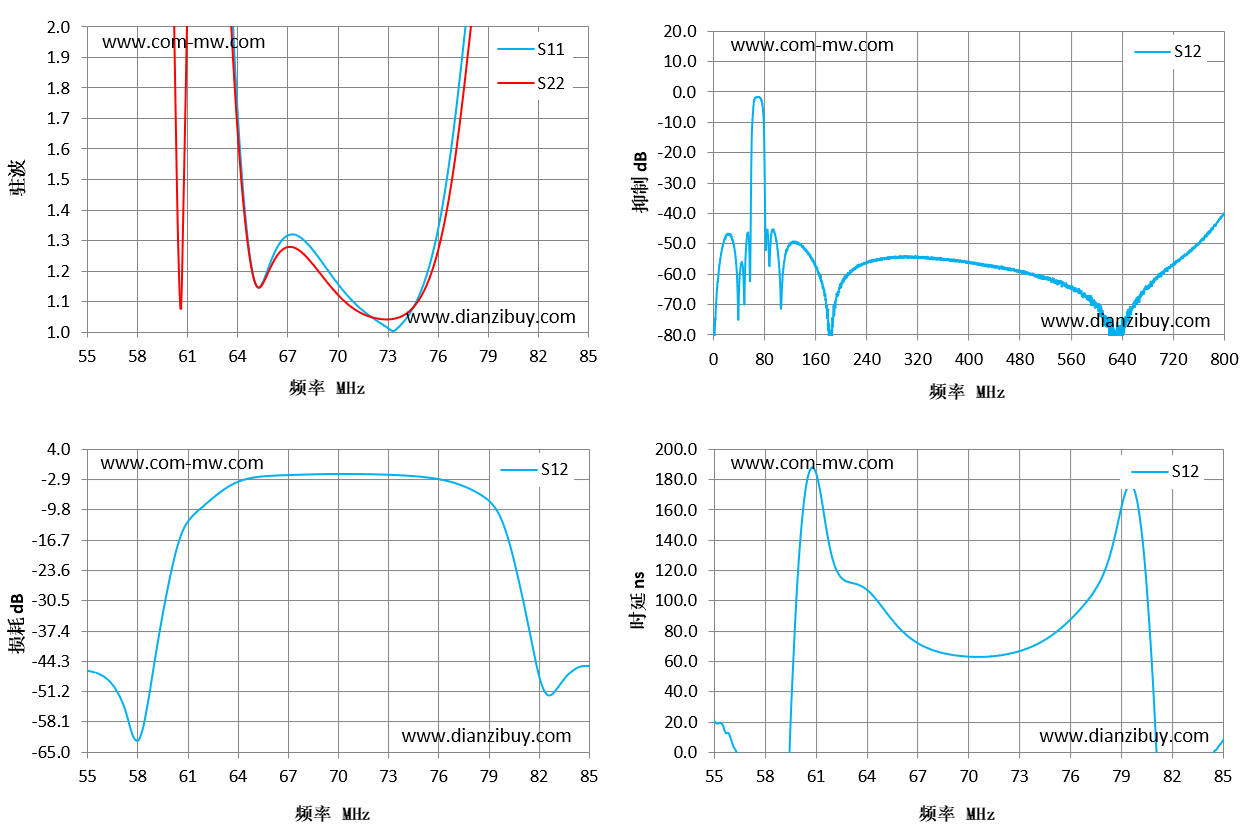

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 55 | 39.08 | 14.81 | -46.47 | -46.47 | 20 |
| 57 | 29.47 | 13.11 | -52.34 | -52.34 | -80.45 |
| 59 | 19.29 | 7.31 | -44.49 | -44.49 | -145.05 |
| 61 | 8.48 | 1.89 | -12.97 | -12.97 | 185.7 |
| 64 | 1.75 | 1.68 | -3.55 | -3.55 | 107.16 |
| 66 | 1.22 | 1.2 | -2.15 | -2.15 | 81.79 |
| 68 | 1.3 | 1.25 | -1.86 | -1.86 | 66.79 |
| 70 | 1.17 | 1.13 | -1.73 | -1.73 | 62.94 |
| 72 | 1.05 | 1.05 | -1.79 | -1.79 | 63.91 |
| 74 | 1.03 | 1.05 | -2.05 | -2.05 | 70.39 |
| 76 | 1.33 | 1.26 | -2.87 | -2.87 | 87.13 |
| 79 | 2.3 | 2.38 | -7.8 | -7.8 | 161.96 |
| 81 | 4.79 | 5.71 | -28.15 | -28.15 | 31.43 |
| 83 | 6.96 | 11.27 | -50.92 | -50.92 | -193.12 |
| 85 | 7.48 | 16.48 | -45.37 | -45.37 | 6.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
