通带频率60~80MHz, DC-52MHz≥40dB, 88-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 60 | ~ | 80 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.3 | dB | ||
| 带外抑制 | DC-52 | MHz≥ | 40 | dB | ||
| 带外抑制 | 88-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

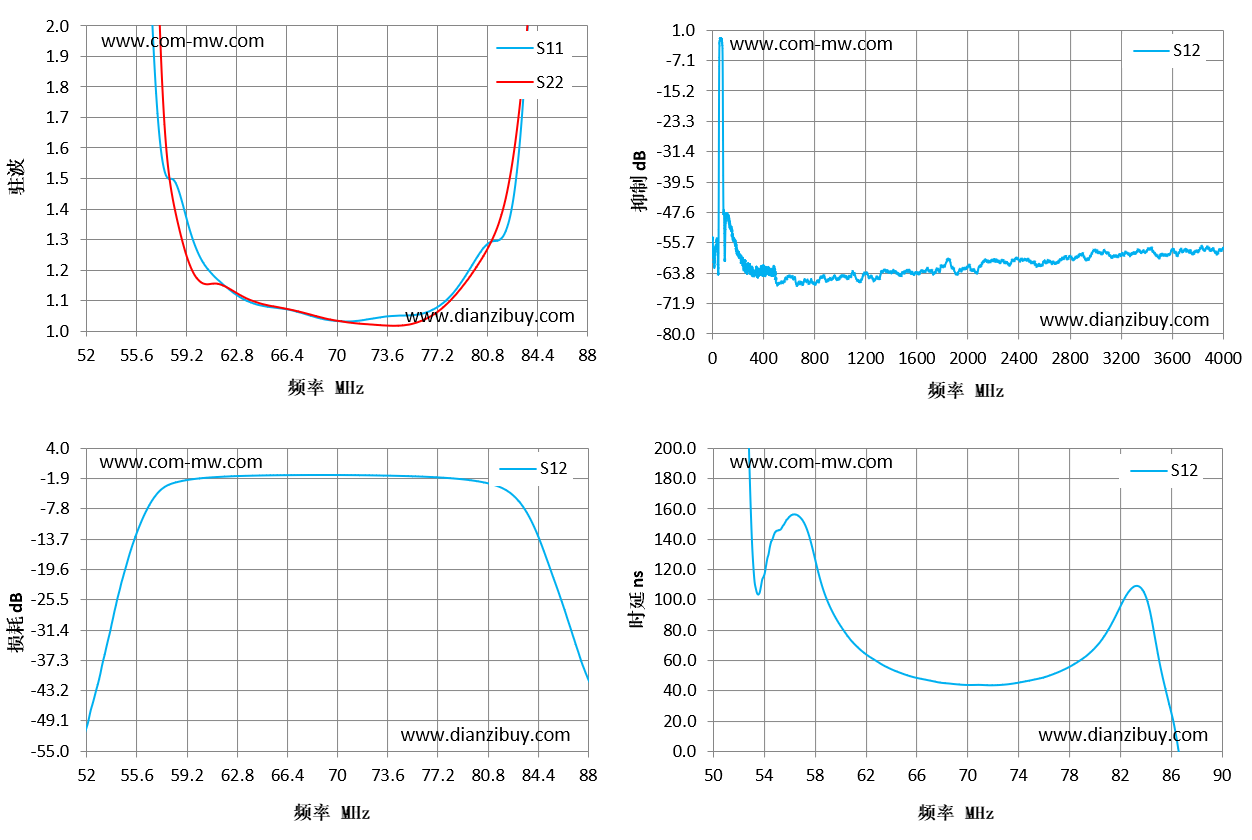

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 52 | 18.15 | 40.05 | -51.3 | 436.43 |
| 55 | 5.54 | 10.81 | -18.43 | 145.69 |
| 57 | 1.86 | 2.58 | -5.47 | 153.63 |
| 60 | 1.27 | 1.17 | -1.99 | 83.87 |
| 62 | 1.15 | 1.15 | -1.59 | 64.73 |
| 65 | 1.08 | 1.09 | -1.35 | 51.35 |
| 67 | 1.07 | 1.07 | -1.29 | 47.13 |
| 70 | 1.03 | 1.03 | -1.28 | 44.1 |
| 73 | 1.04 | 1.02 | -1.36 | 44.36 |
| 75 | 1.05 | 1.02 | -1.48 | 47.14 |
| 78 | 1.1 | 1.09 | -1.85 | 55.79 |
| 80 | 1.23 | 1.2 | -2.42 | 67.96 |
| 83 | 1.52 | 1.66 | -5.99 | 108.26 |
| 85 | 3.49 | 2.85 | -16.69 | 65.1 |
| 88 | 11.63 | 6.46 | -40.34 | -74.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
