通带频率52~88MHz, DC-45MHz≥40dB, 95-700MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 52 | ~ | 88 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带内波动 | 2 | dB | ||||
| 带外抑制 | DC-45 | MHz≥ | 40 | dB | ||
| 带外抑制 | 95-700 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

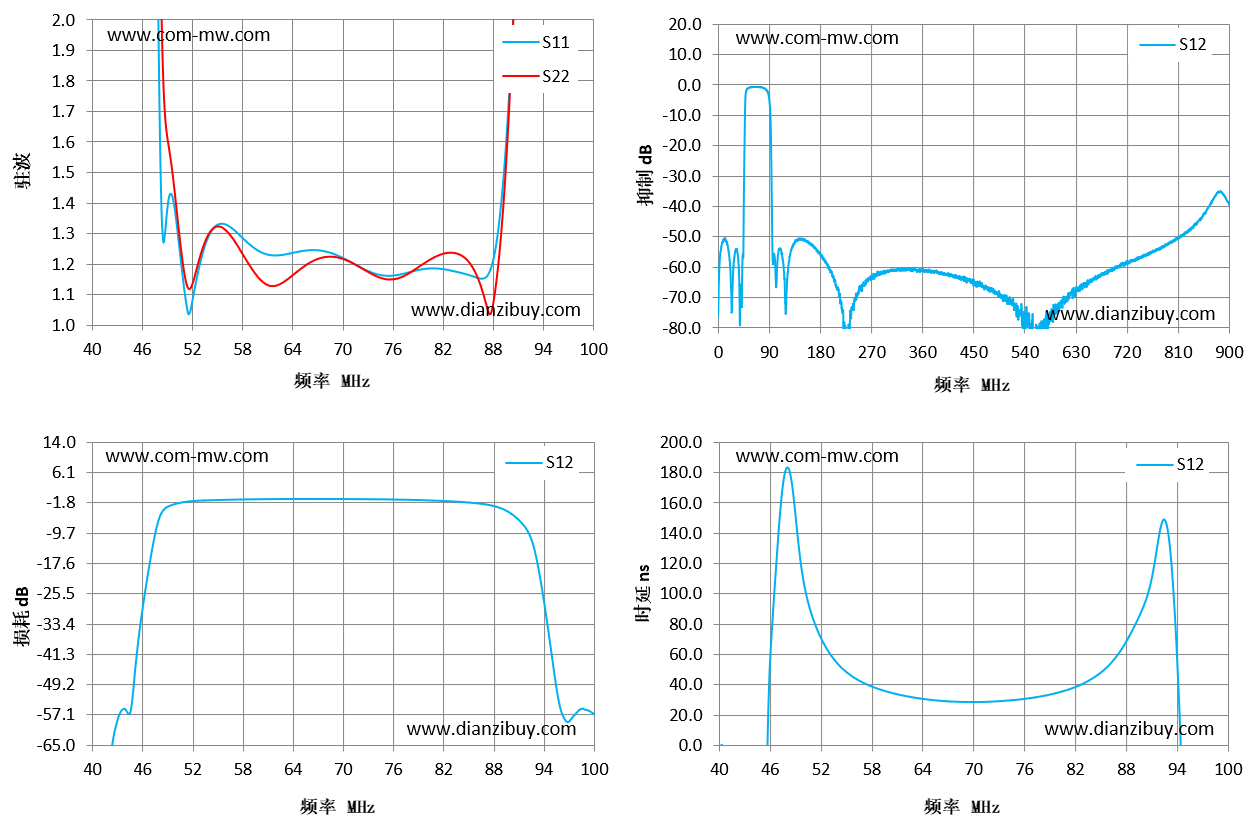

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 40 | 39.59 | 20.53 | -67.1 | -67.1 | -28.06 |
| 44 | 20.32 | 14.99 | -55.59 | -55.59 | -153.84 |
| 49 | 1.36 | 1.63 | -2.94 | -2.94 | 157.98 |
| 53 | 1.2 | 1.22 | -1.21 | -1.21 | 61.92 |
| 57 | 1.31 | 1.28 | -0.95 | -0.95 | 41.66 |
| 61 | 1.23 | 1.13 | -0.83 | -0.83 | 33.88 |
| 66 | 1.25 | 1.2 | -0.78 | -0.78 | 29.53 |
| 70 | 1.22 | 1.22 | -0.79 | -0.79 | 28.62 |
| 74 | 1.17 | 1.16 | -0.86 | -0.86 | 29.52 |
| 79 | 1.18 | 1.19 | -1.06 | -1.06 | 33.36 |
| 83 | 1.18 | 1.24 | -1.39 | -1.39 | 40.68 |
| 87 | 1.15 | 1.09 | -2.15 | -2.15 | 58.87 |
| 91 | 2.26 | 2.34 | -6.01 | -6.01 | 106.73 |
| 96 | 10.7 | 13.74 | -54.56 | -54.56 | -186.36 |
| 100 | 15.72 | 27.38 | -56.77 | -56.77 | -20.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
