通带频率50~90MHz, DC-40MHz≥40dB, 100-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 50 | ~ | 90 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.3 | dB | ||
| 带外抑制 | DC-40 | MHz≥ | 40 | dB | ||
| 带外抑制 | 100-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

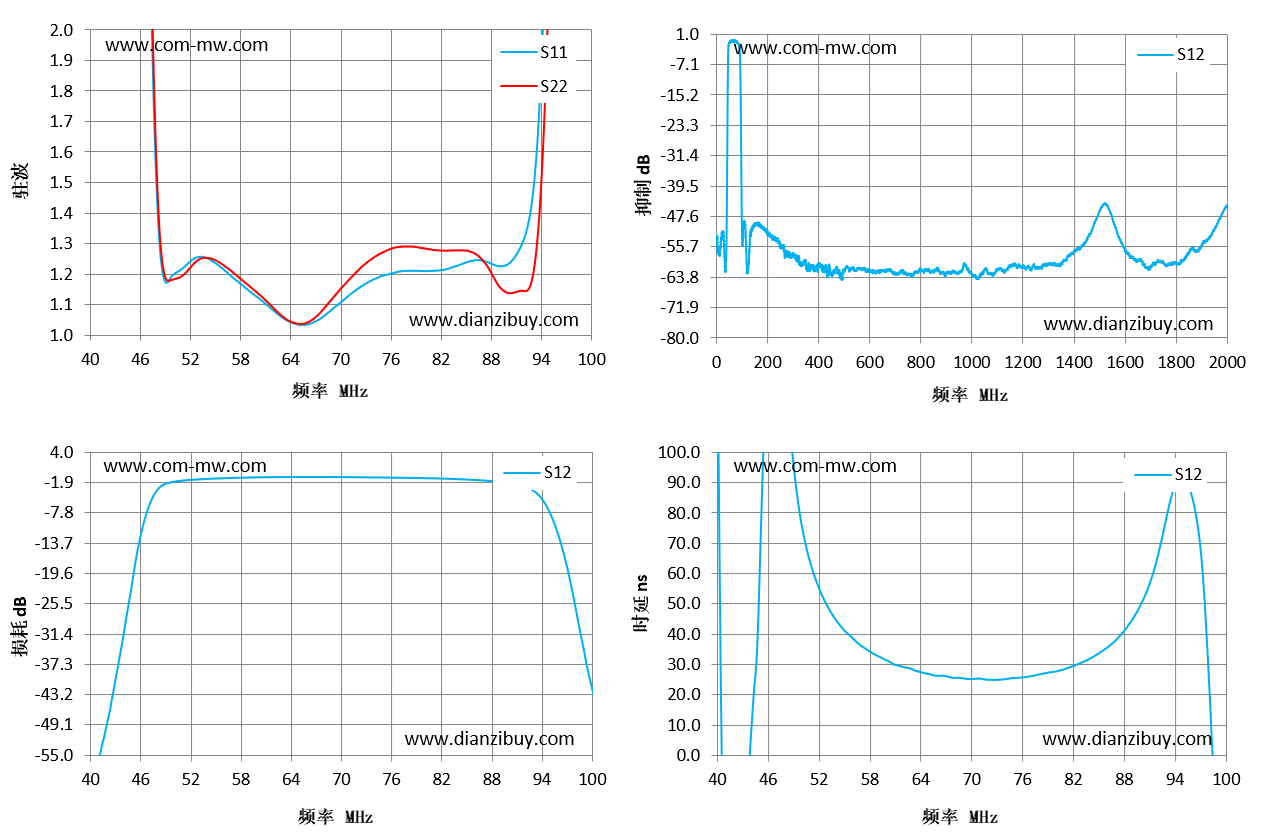

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 40 | 31.51 | 27.83 | -58.27 | 153.44 |
| 44 | 11.56 | 11.61 | -32.06 | 2.77 |
| 49 | 1.18 | 1.19 | -2.18 | 98.78 |
| 53 | 1.26 | 1.25 | -1.27 | 49.75 |
| 57 | 1.19 | 1.21 | -0.99 | 36.34 |
| 61 | 1.1 | 1.12 | -0.85 | 29.97 |
| 66 | 1.03 | 1.04 | -0.8 | 26.27 |
| 70 | 1.11 | 1.15 | -0.82 | 25.17 |
| 74 | 1.18 | 1.25 | -0.89 | 25.1 |
| 79 | 1.21 | 1.29 | -1 | 27.23 |
| 83 | 1.22 | 1.28 | -1.16 | 30.52 |
| 87 | 1.24 | 1.25 | -1.48 | 37.68 |
| 91 | 1.26 | 1.14 | -2.22 | 55.81 |
| 96 | 4.13 | 3.53 | -11.75 | 86.42 |
| 100 | 13.74 | 15.07 | -41.23 | -55.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
