通带频率40~100MHz, DC-30MHz≥40dB, 120-800MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 40 | ~ | 100 | MHz | ||
| 通带损耗 | 1.8 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-30 | MHz≥ | 40 | dB | ||
| 带外抑制 | 120-800 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

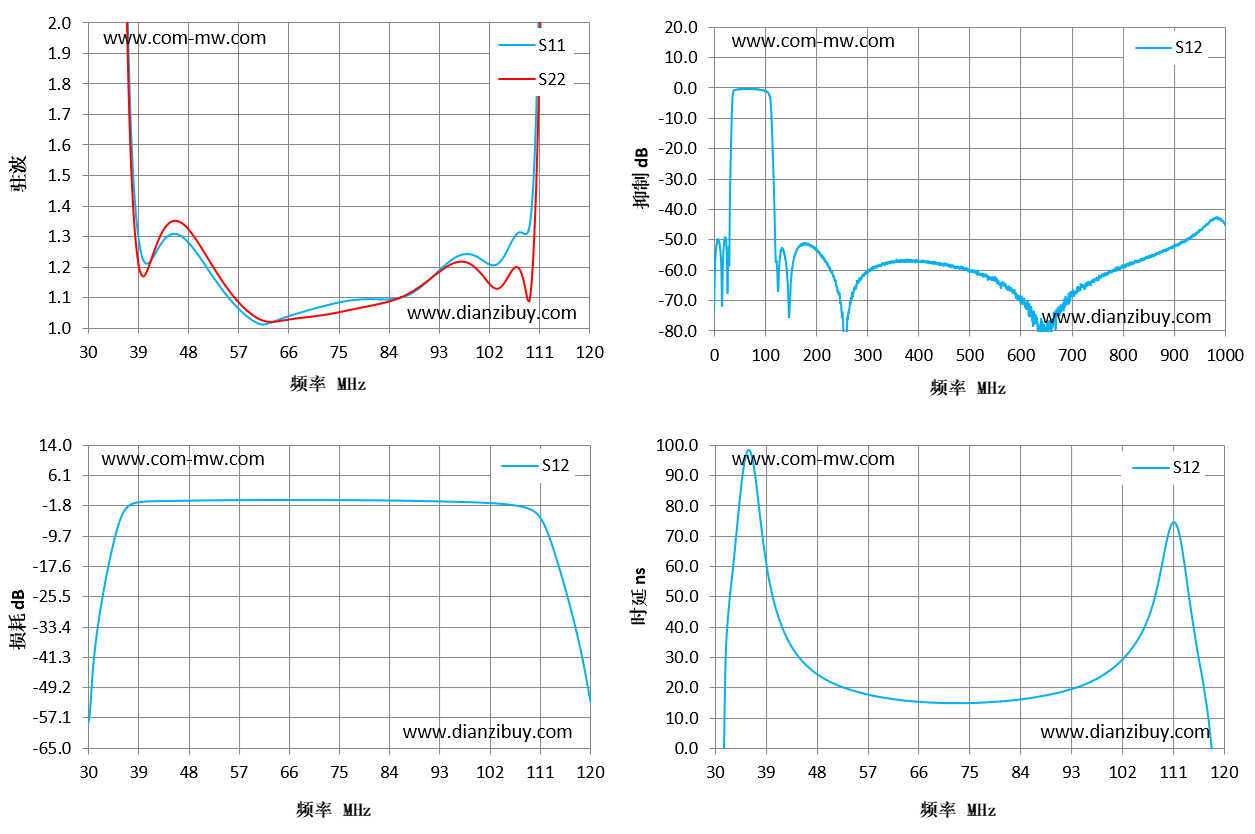

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 30 | 27.06 | 37.86 | -57.47 | -57.47 | -124.48 |
| 36 | 3.57 | 3.42 | -3.96 | -3.96 | 98.43 |
| 43 | 1.27 | 1.3 | -0.59 | -0.59 | 35.47 |
| 49 | 1.26 | 1.3 | -0.47 | -0.47 | 23.38 |
| 56 | 1.09 | 1.11 | -0.35 | -0.35 | 18.37 |
| 62 | 1.01 | 1.02 | -0.31 | -0.31 | 16.22 |
| 69 | 1.06 | 1.03 | -0.32 | -0.32 | 15.1 |
| 75 | 1.08 | 1.05 | -0.34 | -0.34 | 15 |
| 81 | 1.09 | 1.07 | -0.4 | -0.4 | 15.63 |
| 88 | 1.11 | 1.12 | -0.54 | -0.54 | 17.34 |
| 94 | 1.2 | 1.2 | -0.71 | -0.71 | 20.17 |
| 101 | 1.22 | 1.17 | -1.04 | -1.04 | 27.24 |
| 107 | 1.31 | 1.2 | -1.83 | -1.83 | 44.15 |
| 114 | 8.62 | 6.65 | -16.26 | -16.26 | 47.29 |
| 120 | 26.27 | 16.53 | -53.05 | -53.05 | -86.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
