通带频率670~770MHz, DC-570MHz≥40dB, 870-2000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 670 | ~ | 770 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带内波动 | 0.5 | dB | ||||
| 带外抑制 | DC-570 | MHz≥ | 40 | dB | ||
| 带外抑制 | 870-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

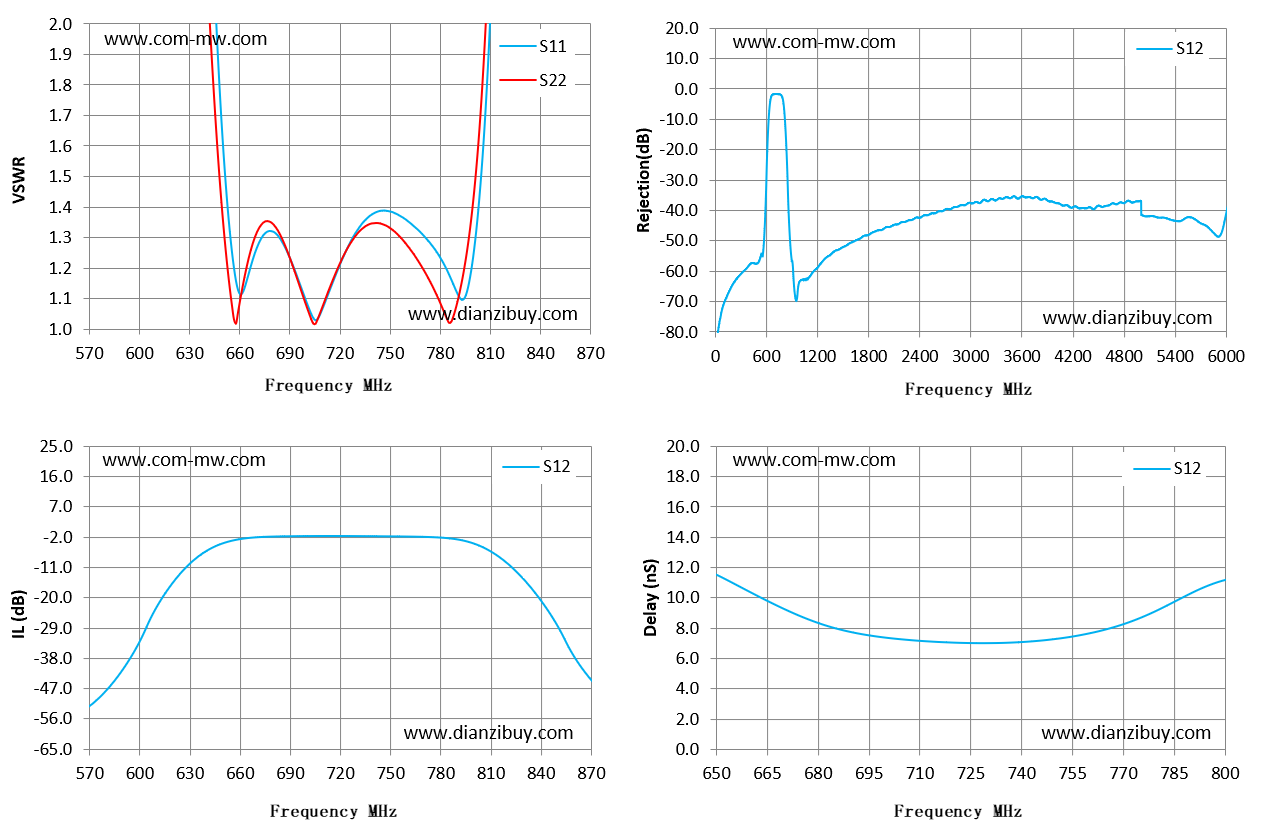

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 570 | 22.46 | 21.36 | -52.46 | 11.06 |
| 591 | 18.82 | 13.06 | -40.99 | 14.32 |
| 613 | 12.7 | 6.11 | -20.55 | 10.27 |
| 634 | 4.51 | 3.05 | -8.66 | 12.33 |
| 656 | 1.25 | 1.08 | -3.08 | 10.92 |
| 677 | 1.32 | 1.35 | -1.91 | 8.62 |
| 699 | 1.12 | 1.11 | -1.73 | 7.43 |
| 720 | 1.2 | 1.2 | -1.7 | 7.05 |
| 741 | 1.38 | 1.35 | -1.76 | 7.08 |
| 763 | 1.34 | 1.26 | -1.88 | 7.79 |
| 784 | 1.21 | 1.05 | -2.28 | 9.48 |
| 806 | 1.56 | 1.81 | -5.05 | 11.39 |
| 827 | 5.57 | 6.81 | -12.91 | 10.46 |
| 849 | 9.04 | 15.96 | -27.65 | 6.41 |
| 870 | 8.75 | 23.61 | -43.83 | -3.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
