通带频率670~770MHz, DC-570MHz≥40dB, 870-2000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 670 | ~ | 770 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-570 | MHz≥ | 40 | dB | ||
| 带外抑制 | 870-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

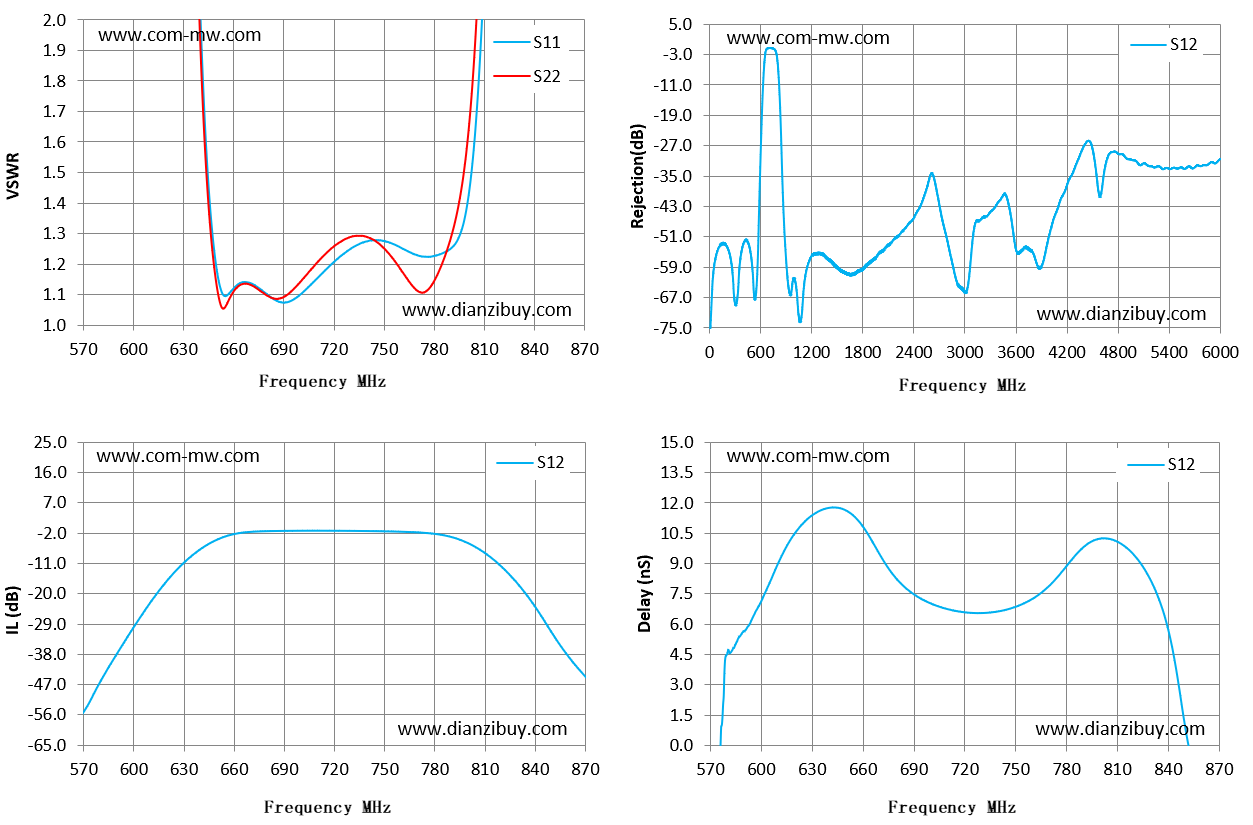

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 570 | 42.99 | 34.34 | -55.16 | -55.16 | -2.69 |
| 591 | 28.31 | 22.55 | -36.98 | -36.98 | 5.73 |
| 613 | 15.1 | 12.47 | -20.66 | -20.66 | 9.5 |
| 634 | 3.54 | 3.28 | -9.1 | -9.1 | 11.58 |
| 656 | 1.1 | 1.07 | -2.8 | -2.8 | 11.25 |
| 677 | 1.11 | 1.11 | -1.44 | -1.44 | 8.54 |
| 699 | 1.1 | 1.14 | -1.28 | -1.28 | 7.06 |
| 720 | 1.21 | 1.26 | -1.28 | -1.28 | 6.59 |
| 741 | 1.28 | 1.29 | -1.38 | -1.38 | 6.65 |
| 763 | 1.25 | 1.16 | -1.62 | -1.62 | 7.41 |
| 784 | 1.23 | 1.19 | -2.47 | -2.47 | 9.26 |
| 806 | 1.73 | 2.06 | -6.56 | -6.56 | 10.21 |
| 827 | 6.33 | 8.38 | -15.47 | -15.47 | 8.6 |
| 849 | 13.66 | 20.35 | -30.77 | -30.77 | 1.42 |
| 870 | 19.85 | 32.26 | -44.56 | -44.56 | -3.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
