通带频率520~920MHz, DC-400MHz≥40dB, 1100-2000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 520 | ~ | 920 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1100-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

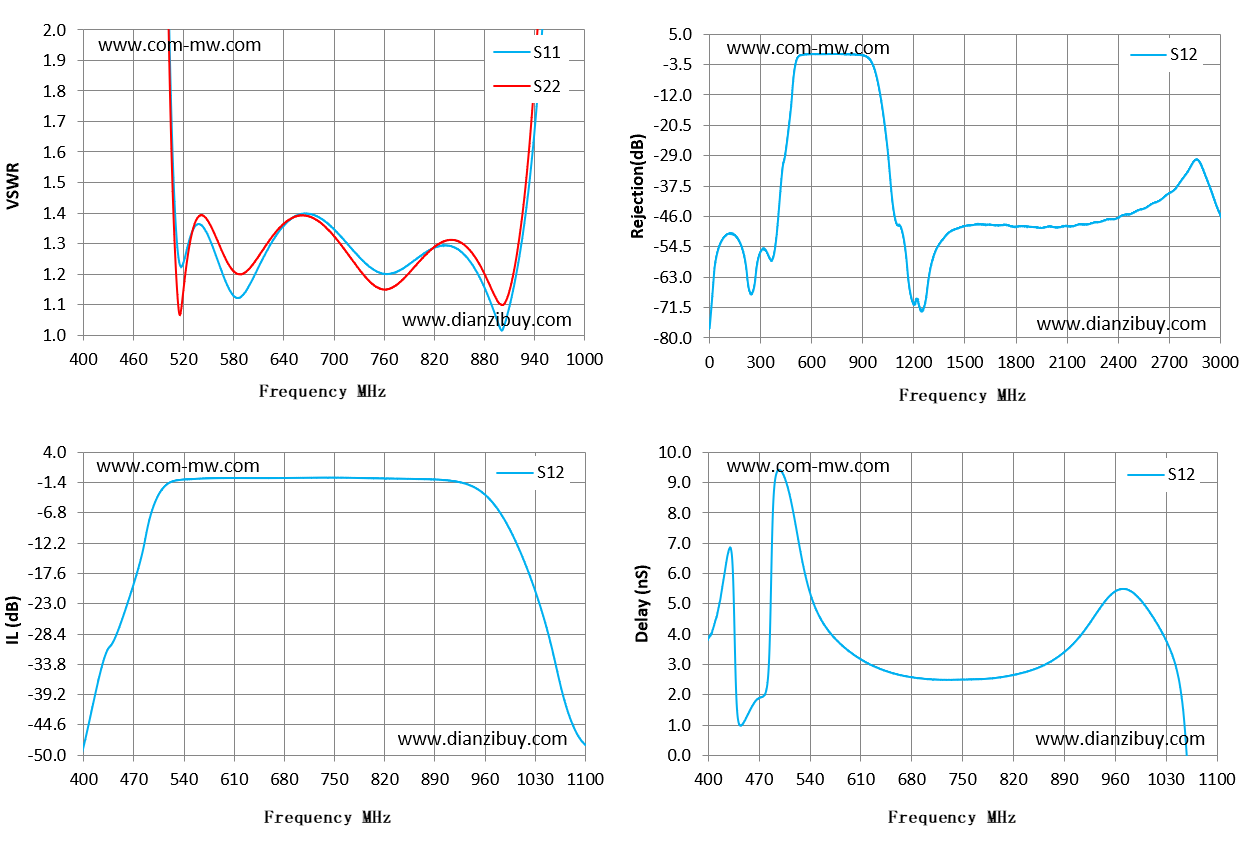

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 400 | 68.51 | 47.24 | -48.34 | -48.34 | 3.86 |
| 443 | 8.46 | 32.73 | -29.34 | -29.34 | 1.01 |
| 486 | 7.73 | 7.93 | -11.39 | -11.39 | 5.07 |
| 529 | 1.33 | 1.32 | -1.03 | -1.03 | 6.49 |
| 571 | 1.17 | 1.25 | -0.66 | -0.66 | 3.95 |
| 614 | 1.24 | 1.27 | -0.58 | -0.58 | 3.11 |
| 657 | 1.39 | 1.39 | -0.59 | -0.59 | 2.69 |
| 700 | 1.35 | 1.32 | -0.56 | -0.56 | 2.52 |
| 743 | 1.22 | 1.18 | -0.53 | -0.53 | 2.5 |
| 786 | 1.22 | 1.19 | -0.58 | -0.58 | 2.53 |
| 829 | 1.29 | 1.3 | -0.69 | -0.69 | 2.7 |
| 871 | 1.21 | 1.25 | -0.77 | -0.77 | 3.09 |
| 914 | 1.14 | 1.19 | -1.1 | -1.1 | 4 |
| 957 | 2.38 | 2.88 | -3.23 | -3.23 | 5.36 |
| 1000 | 6.34 | 14.25 | -11.13 | -11.13 | 4.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
