通带频率66.8~86.8MHz, DC-56.8MHz≥40dB, 106.8-800MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 66.8 | ~ | 86.8 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带内波动 | 2 | dB | ||||
| 带外抑制 | DC-56.8 | MHz≥ | 40 | dB | ||
| 带外抑制 | 106.8-800 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

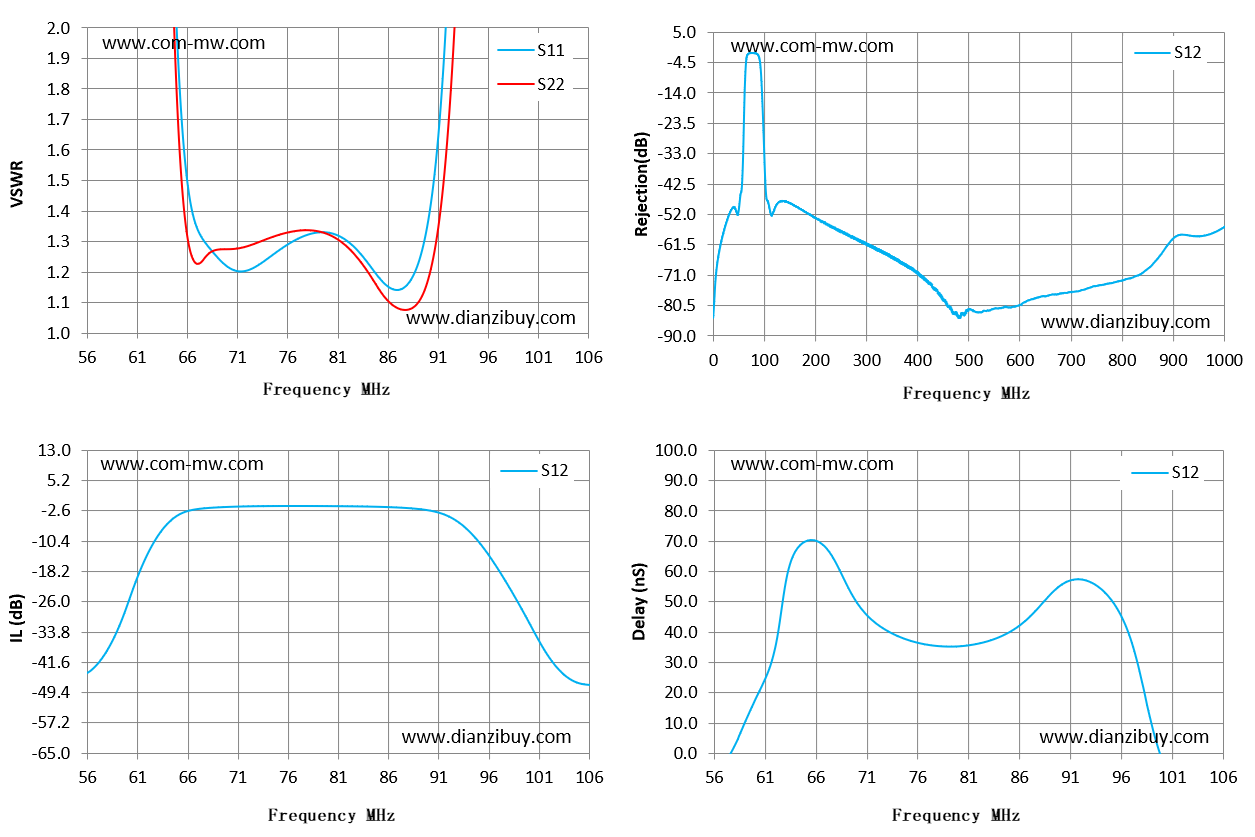

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 56 | 23.32 | 43.63 | -44.45 | -44.45 | -4.3 |
| 60 | 12.79 | 17.64 | -27.24 | -27.24 | 17.12 |
| 63 | 4.78 | 5.09 | -9.46 | -9.46 | 54.78 |
| 67 | 1.35 | 1.23 | -2.2 | -2.2 | 68.07 |
| 70 | 1.22 | 1.27 | -1.63 | -1.63 | 50.27 |
| 74 | 1.24 | 1.31 | -1.41 | -1.41 | 38.93 |
| 77 | 1.31 | 1.33 | -1.39 | -1.39 | 35.92 |
| 81 | 1.32 | 1.31 | -1.43 | -1.43 | 35.68 |
| 85 | 1.19 | 1.15 | -1.6 | -1.6 | 40.14 |
| 88 | 1.16 | 1.08 | -1.95 | -1.95 | 48.82 |
| 92 | 2.17 | 1.68 | -4.1 | -4.1 | 57.46 |
| 95 | 6.54 | 4.35 | -10.71 | -10.71 | 50.63 |
| 99 | 17.96 | 10.93 | -26.74 | -26.74 | 8.93 |
| 102 | 26.7 | 15.97 | -40.38 | -40.38 | -13.35 |
| 106 | 37.88 | 22.31 | -47.45 | -47.45 | -13.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
