通带频率736~842MHz, DC-600MHz≥40dB, 1000-2400MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 736 | ~ | 842 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-600 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1000-2400 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

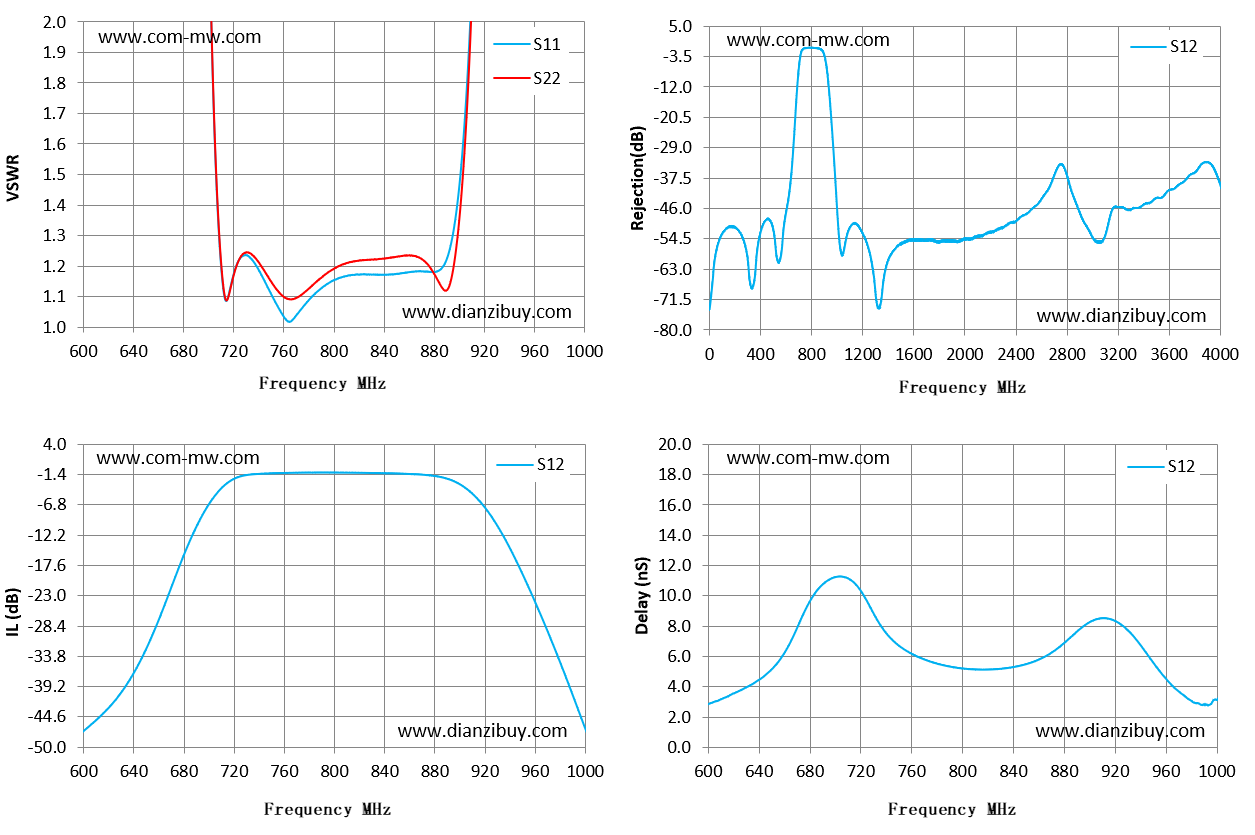

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 600 | 56.27 | 48.9 | -47.15 | -47.15 | 2.85 |
| 629 | 39.62 | 31.97 | -40.52 | -40.52 | 3.92 |
| 657 | 24.89 | 20.59 | -28.91 | -28.91 | 5.84 |
| 686 | 8.61 | 8.09 | -12.65 | -12.65 | 10.37 |
| 714 | 1.09 | 1.09 | -3 | -3 | 10.92 |
| 743 | 1.17 | 1.19 | -1.24 | -1.24 | 7.26 |
| 771 | 1.04 | 1.1 | -1.07 | -1.07 | 5.77 |
| 800 | 1.15 | 1.19 | -1.05 | -1.05 | 5.21 |
| 829 | 1.17 | 1.22 | -1.11 | -1.11 | 5.18 |
| 857 | 1.18 | 1.23 | -1.27 | -1.27 | 5.69 |
| 886 | 1.19 | 1.13 | -1.89 | -1.89 | 7.33 |
| 914 | 2.57 | 2.57 | -5.7 | -5.7 | 8.5 |
| 943 | 9.67 | 11.38 | -15.86 | -15.86 | 6.41 |
| 971 | 16.93 | 21.65 | -29.95 | -29.95 | 3.61 |
| 1000 | 23.46 | 30.21 | -46.67 | -46.67 | 3.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
