通带频率700~1300MHz, DC-500MHz≥45dB, 1.5-4GHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1300 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1.5-4 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

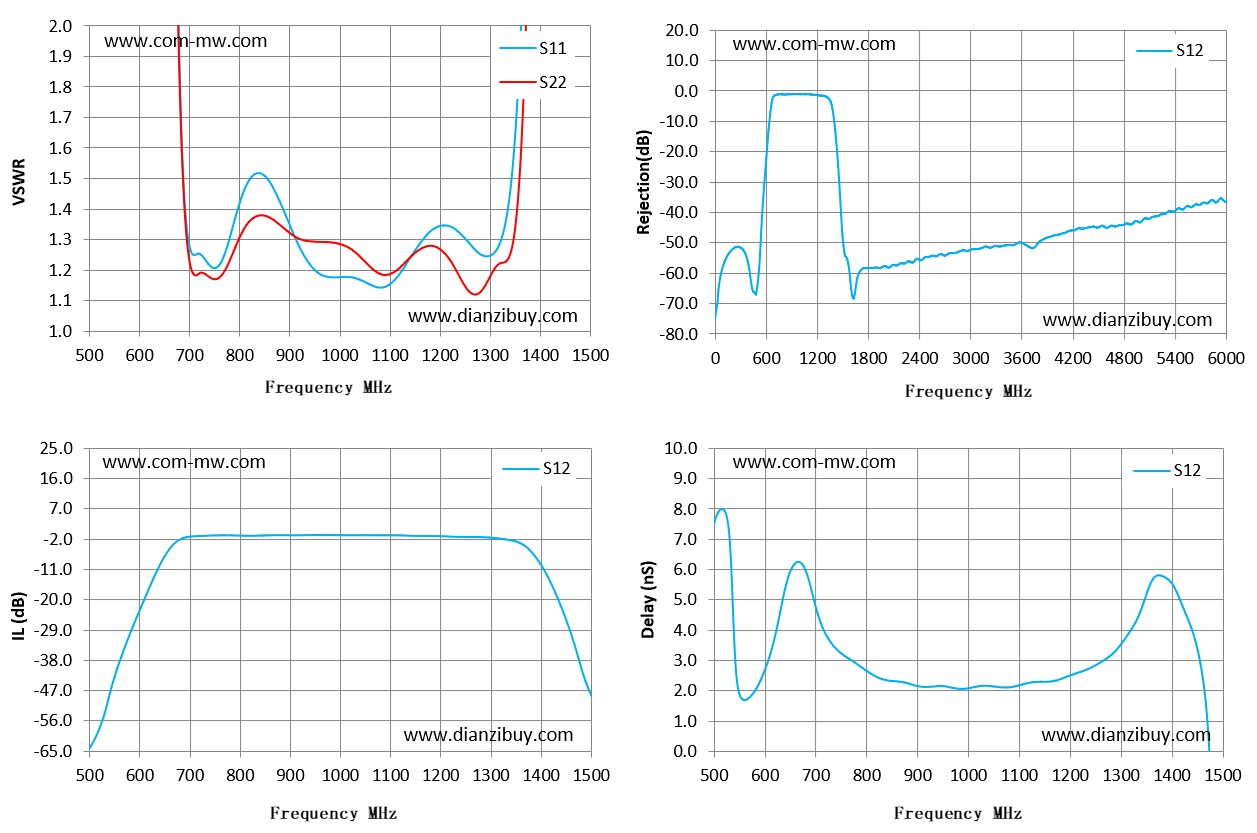

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 500 | 335.84 | 27.32 | -64.11 | -64.11 | 7.47 |
| 571 | 99.76 | 20.37 | -33.97 | -33.97 | 1.79 |
| 643 | 12.35 | 7.4 | -9.01 | -9.01 | 5.56 |
| 714 | 1.25 | 1.18 | -1.18 | -1.18 | 4.06 |
| 786 | 1.34 | 1.25 | -0.97 | -0.97 | 2.82 |
| 857 | 1.5 | 1.37 | -0.95 | -0.95 | 2.3 |
| 929 | 1.25 | 1.3 | -0.9 | -0.9 | 2.13 |
| 1000 | 1.18 | 1.29 | -0.9 | -0.9 | 2.07 |
| 1071 | 1.15 | 1.2 | -0.94 | -0.94 | 2.1 |
| 1143 | 1.25 | 1.25 | -1.08 | -1.08 | 2.29 |
| 1214 | 1.35 | 1.25 | -1.27 | -1.27 | 2.58 |
| 1286 | 1.25 | 1.14 | -1.52 | -1.52 | 3.25 |
| 1357 | 1.84 | 1.46 | -3.13 | -3.13 | 5.48 |
| 1429 | 6.5 | 10.32 | -18.06 | -18.06 | 4.47 |
| 1500 | 10.81 | 21.92 | -48.21 | -48.21 | -4.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
