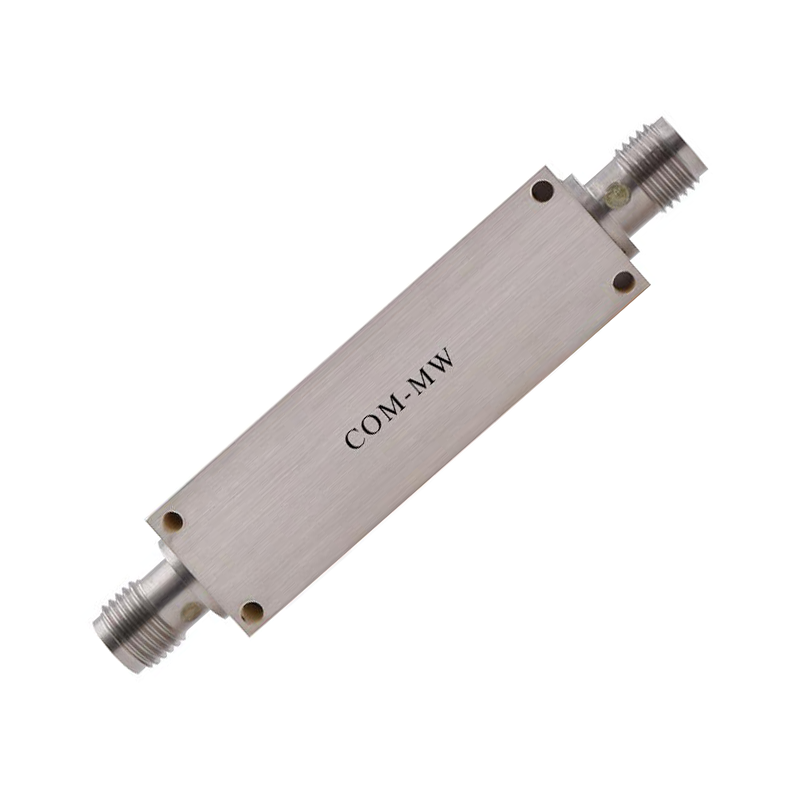

通带频率700~1300MHz, DC-500MHz≥45dB, 1.5-4GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1300 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1.5-4 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

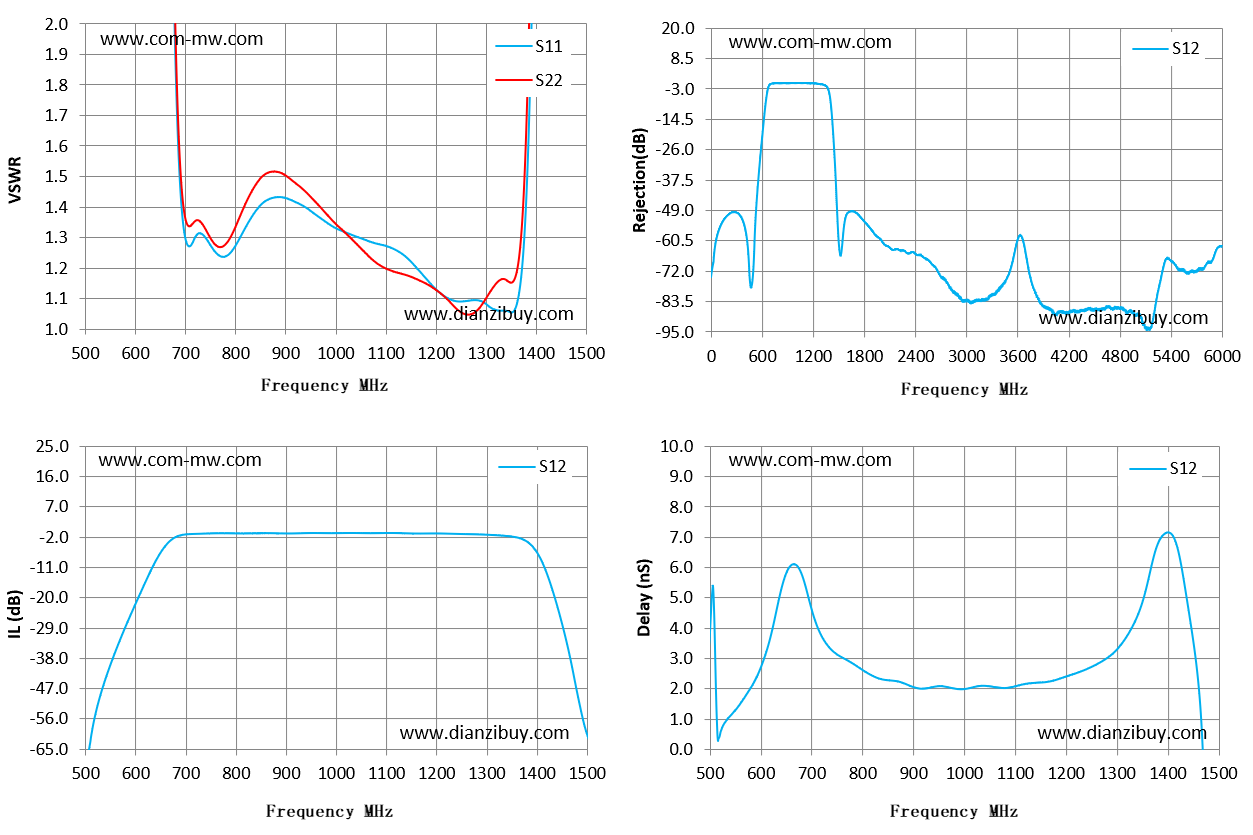

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 500 | 31.36 | 2756.97 | -70.24 | -70.24 | 3.8 |
| 571 | 24.14 | 179.02 | -31.83 | -31.83 | 1.8 |
| 643 | 8.5 | 11.79 | -8.32 | -8.32 | 5.46 |
| 714 | 1.28 | 1.34 | -1.03 | -1.03 | 3.95 |
| 786 | 1.24 | 1.29 | -0.84 | -0.84 | 2.79 |
| 857 | 1.42 | 1.5 | -0.79 | -0.79 | 2.28 |
| 929 | 1.41 | 1.47 | -0.82 | -0.82 | 2.03 |
| 1000 | 1.33 | 1.35 | -0.79 | -0.79 | 2 |
| 1071 | 1.29 | 1.23 | -0.8 | -0.8 | 2.04 |
| 1143 | 1.23 | 1.18 | -0.86 | -0.86 | 2.21 |
| 1214 | 1.11 | 1.11 | -0.91 | -0.91 | 2.49 |
| 1286 | 1.09 | 1.07 | -1.18 | -1.18 | 3.09 |
| 1357 | 1.06 | 1.16 | -1.97 | -1.97 | 5.27 |
| 1429 | 8.18 | 10.65 | -16.81 | -16.81 | 5.85 |
| 1500 | 20.04 | 32.76 | -60.68 | -60.68 | -11.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
