通带频率700~1300MHz, DC-500MHz≥40dBc, 1.4-6GHz≥30dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1300 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1.4-6 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

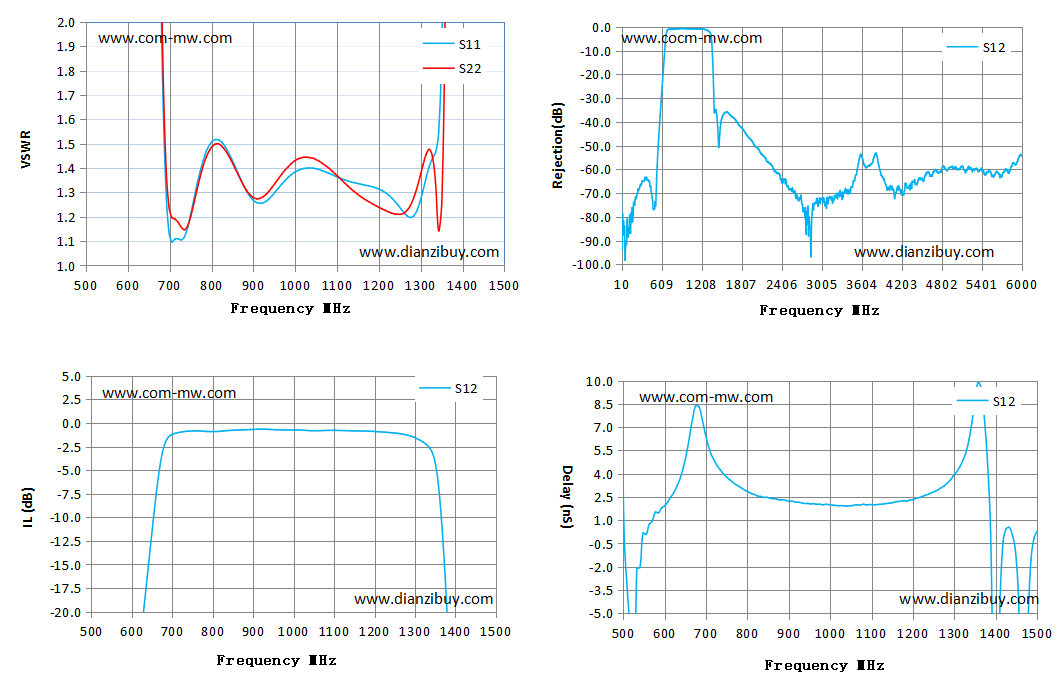

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 500 | 45.79 | 112.7 | -76.64 | -76.64 | -0.32 |
| 600 | 25.83 | 43.78 | -31.36 | -31.36 | 1.94 |
| 690 | 1.34 | 1.45 | -1.51 | -1.51 | 7.57 |
| 780 | 1.43 | 1.41 | -0.89 | -0.89 | 3.17 |
| 900 | 1.27 | 1.28 | -0.68 | -0.68 | 2.21 |
| 960 | 1.32 | 1.36 | -0.73 | -0.73 | 2.06 |
| 1020 | 1.4 | 1.44 | -0.76 | -0.76 | 1.94 |
| 1080 | 1.39 | 1.4 | -0.79 | -0.79 | 2.03 |
| 1140 | 1.34 | 1.3 | -0.83 | -0.83 | 2.09 |
| 1200 | 1.31 | 1.24 | -0.9 | -0.9 | 2.33 |
| 1260 | 1.22 | 1.22 | -1.12 | -1.12 | 2.95 |
| 1305 | 1.31 | 1.41 | -1.67 | -1.67 | 4.1 |
| 1380 | 8.63 | 6.71 | -21.04 | -21.04 | 4.73 |
| 1440 | 22.97 | 20.4 | -39.47 | -39.47 | 0.06 |
| 1500 | 36.15 | 32.45 | -39.38 | -39.38 | 0.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
