通带频率950~1250MHz, DC-780MHz≥40dB, 1400-3000MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1250 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-780 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1400-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

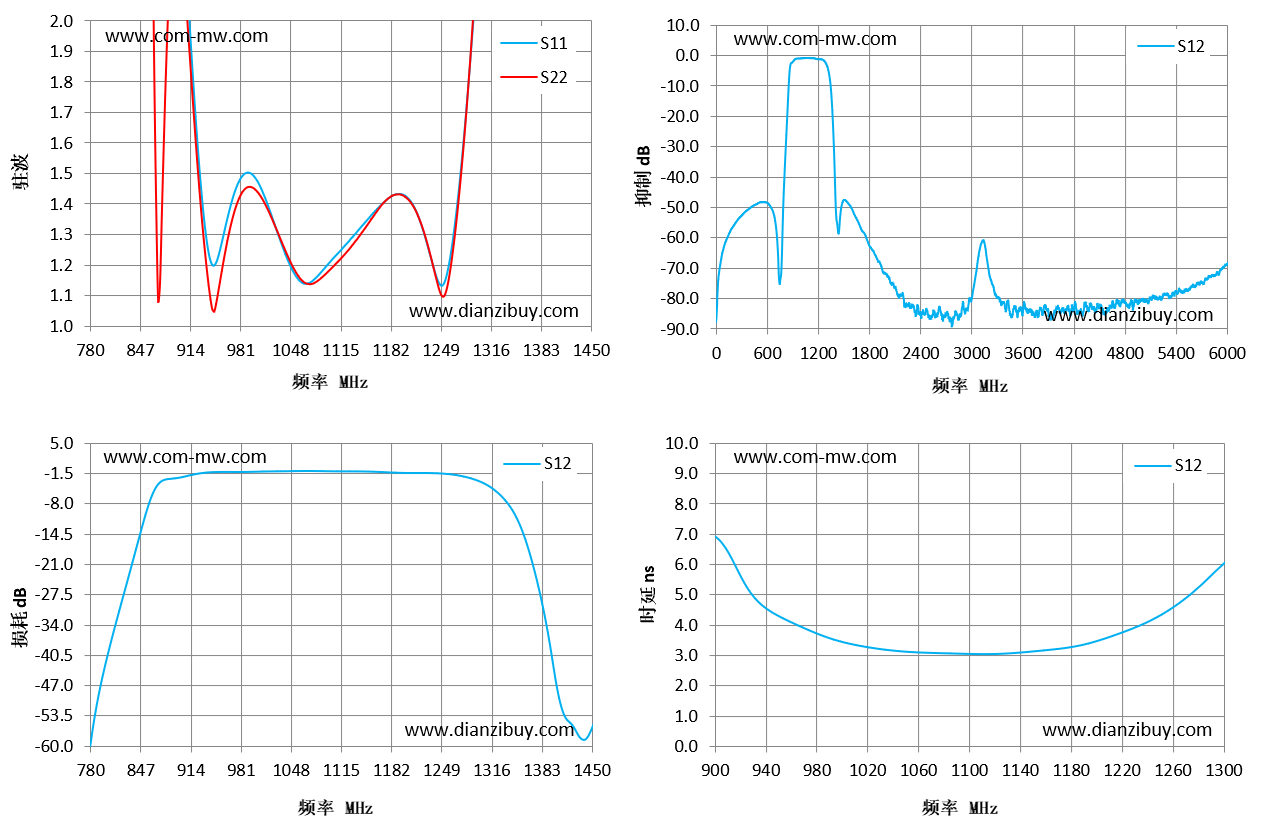

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 780 | 140.95 | 58.62 | -61.34 | -7.65 |
| 828 | 47.19 | 25.98 | -25.01 | 4.49 |
| 876 | 2.09 | 1.37 | -2.98 | 6.88 |
| 924 | 1.6 | 1.53 | -1.47 | 5.37 |
| 971 | 1.42 | 1.36 | -1.1 | 3.88 |
| 1019 | 1.39 | 1.38 | -0.99 | 3.28 |
| 1067 | 1.14 | 1.14 | -0.89 | 3.08 |
| 1115 | 1.24 | 1.22 | -0.97 | 3.04 |
| 1163 | 1.38 | 1.38 | -1.08 | 3.18 |
| 1211 | 1.4 | 1.4 | -1.32 | 3.61 |
| 1259 | 1.19 | 1.14 | -1.56 | 4.53 |
| 1306 | 2.44 | 2.59 | -3.58 | 6.23 |
| 1354 | 4.25 | 5.29 | -12.44 | 5.63 |
| 1402 | 16.79 | 6.68 | -45.44 | -3.23 |
| 1450 | 37.17 | 14.97 | -56.64 | -5.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
